ACO atbuliniai vožtuvai

ACO Atbuliniai vožtuvai – rūsio apsauga nuo vandens

Savo srities profesionalo, vandens surinkimo sistemų eksperto ir gamintojo ACO siūlomas produktas – ACO atbuliniai vožtuvai lietaus kanalizacijai bei nuotėkoms ir apsaugai nuo užtvindymo.

Gausios liūtys gali perkrauti miesto kanalizacijos sistemą ir sukelti vandens tekėjimą atgal į pastatų vidų. To pasekmė – apsemtos rūsio grindys ir sugadintas Jūsų turtas. Didžiulėms liūtims perkrovus nuotėkų sistemą, vandens perteklius nuotėkų šuliniais pakyla iki patvankos lygio. Tuo pačiu metu atgal tekančios nuotėkos patenka į aplinkinių namų drenažo sistemas.

Nesvarbu, ar vanduo į rūsį sunkiasi dėl perkrautos nuotėkų sistemos, per duris ar nesandarius rūsio langus – apsisaugoti nuo vandens patalpose, esančiose žemiau patvankos lygio, yra nemažas iššūkis. Pastaraisiais metais Europoje smarkiai išaugo liūčių ir potvynių sukelta žala pastatams. Nuo smarkių liūčių nukenčia daugelis Europos regionų, būna perkraunama nuotėkų sistema ir užtvindoma daugybė rūsių. Dėl akivaizdžios klimato kaitos ši tendencija, pasak ekspertų, ateityje gali tik didėti.

Atbulinis nuotėkų tekėjimas gali prasidėti ir dėl kitų priežasčių:

• dalinai ar visiškai užsikimšus vamzdžiams arba jiems trūkus;
• esant mechaniniams vamzdžių pažeidimams, pvz., sumažėjus vamzdžio skersmeniui dėl įaugusių medžių šaknų;
• nuotėkų sistemos, prie kurios yra prijungta namo nuotėkų sistema, centrinių siurblių gedimo atveju;
• esant neplanuotam įtekėjimui, pvz., plaunant vamzdynus arba gaisro gesinimo atveju;
• padidėjus nuotėkų srautui, prijungus papildomas jungtis (pvz., plečiantis gyvenamosioms vietovėms).

Daugeliu atvejų tenka reguliuoti arba kitaip sustabdyti vandens srautą. Tam dažnai naudojami vandens laikymo rezervuarai ir atbuliniai vožtuvai, kurie padidina saugumą ekstremalių situacijų, tokių kaip stiprus lietus, potvynis arba užterštų skysčių išleidimas, atveju. Atbulinės srovės apsaugos įrenginiai, tokie kaip atbuliniai vožtuvai, apsaugo vamzdyną nuo atbulinio tekėjimo bei užkerta kelią užtvindymui žemiau patvankos lygio. Todėl, norint išvengti akivaizdžių turto  nuostolių, susijusių su panašiomis aplinkybėmis, rekomenduojama įsirengti atbulinį vožtuvą. Šie įrenginiai atlieka tiek pasyvios apsaugos funkciją nuo užtvindymo, tiek ir nuotėkų srauto stabdymo funkciją išimtiniais atvejais.

ACO atbulinių vožtuvų serija, skirta patogiai ir efektyviai apsaugai nuo užtvindymo padarinių su ilgalaikėmis eksploatavimo garantijomis. ACO atbuliniai vožtuvai gali būti pritaikyti lietaus kanalizacijai bei nuotėkoms su fekalijomis.

Montavimas

Montuojant atbulinį vožtuvą, privaloma laikytis šių reikalavimų:

• Svarbus apsaugos nuo užtvindymo įrenginių, tarp jų ir atbulinių vožtuvų montavimo aspektas – jie gali būti įrengiami tik žemiau patvankos lygio! Patvankos lygis yra toks maksimalus lygis, iki kurio sistemoje gali pakilti nuotėkų vanduo. Paprastai tai būna gatvės paviršius. Nuo šio lygio nuotėkos pasiskirsto vietovės paviršiuje. Patvankos lygį oficialiai nustato vietinė valdžia.  Patalpos, esančios žemiau patvankos lygio, galėtų būti užtvindytos, nes nuotėkos pakiltų per grindų drenažą, dušo latakus ar tualetus. Būtų patirta didelių materialinių nuostolių.

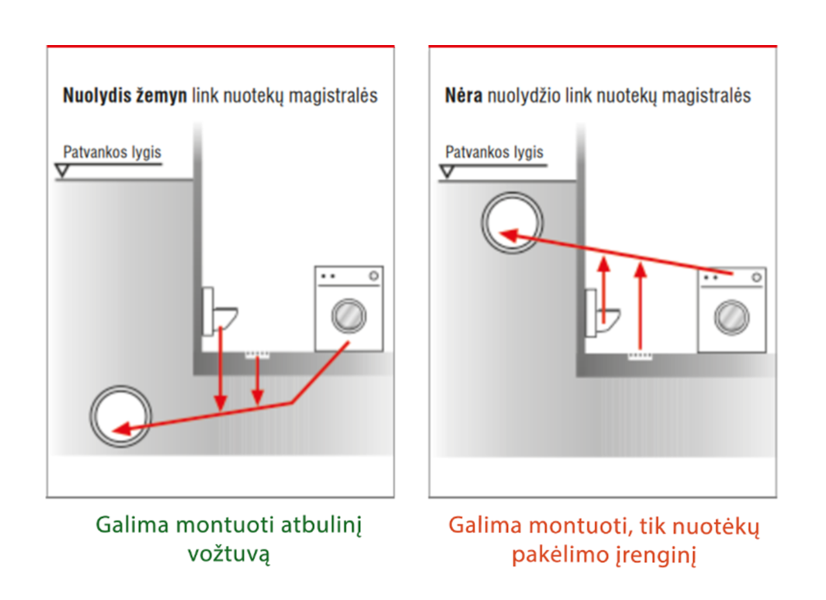

• Nuotėkų išvedimui turi būti sudarytas natūralus nuolydis. Drenažiniai taškai žemiau patvankos lygio privalo būti su nuolydžiu į kanalizaciją. Kitaip drenažiniuose taškuose, esančiuose žemiau patvankos lygio, BE nuolydžio į kanalizaciją, jokiu  būdu NEGALI būti naudojami atbuliniai vožtuvai, o tik nuotėkų pakėlimo įrenginiai!
• Patalpos turi būti naudojamos tik kaip pagalbinės, t.y. patalpų užtvindymo atveju neturi būti padaryta materialinių nuostolių ir neturi kilti pavojus gyventojų sveikatai.
• Gyventojų skaičius turi būti nedidelis, ir turi būti sudaryta galimybė jiems pasinaudoti tualetu, esančiu virš atbulinio srauto.
• Atbulinio srauto atveju drenažinis taškas turi būti nenaudojamas.

Dar labai svarbu, renkantis tinkamą atbulinį vožtuvą, atsižvelgti į nuotėkų rūšį. Jos skirstomos į nuotėkas be fekalijų ir nuotėkas su fekalijomis. Atitinkamai ir ACO atbuliniai vožtuvai gali būti skirti darbui su lietaus nuotėkomis/nuotėkomis be fekalijų arba skirti nuotėkoms su fekalijomis.

Atbuliniuose vožtuvuose, skirtuose lietaus vandeniui ir nuotėkoms be fekalijų, įrengti švytuokliniai uždoriai. Šio tipo atbuliniai vožtuvai netinka nuotėkoms su fekalijomis, nes tokiose nuotėkose esančios kietosios medžiagos gali kauptis ir užkimšti vožtuvą. Atbulinių vožtuvų, skirtų nuotėkoms su fekalijomis, uždoriai normaliomis sąlygomis yra pakelti. Prasidėjus atbuliniam tekėjimui, uždoriai užsidaro automatiškai.

Atbuliniai vožtuvai apsaugo vamzdyną nuo atbulinio tekėjimo bei tekančių nuotėkų. Jei drenavimo taškai, esantys virš patvankos lygio, išvesti per atbulinius vožtuvus, tai atbulinio tekėjimo atveju būtų sukeltas savaiminis užtvindymas. Dėl šios priežasties savitakius nuotėkų vamzdžius visada reikia prijungti tėkmės kryptimi už apsaugos nuo atbulinio tekėjimo įrenginių!

ACO siūlo Quatrix-K automatinius atbulinius vožtuvus nuotėkoms su fekalijomis, skirtus montuoti grindyse arba atvirame vamzdyje bei Triplex atbulinius vožtuvus nuotėkoms be fekalijų, skirtus montuoti atviruose vamzdynuose.

Bendrieji Techniniai duomenys:

• Korpusas: plastikinis – polipropilenas (PP) ;
• Galimi diametrai: DN50, DN110, DN160;
• Nuolydis: 8 mm (ACO Triplex), 12 mm (ACO Quatrix-K);
• Su dviem savaime užsidarančiais atbulinio tekėjimo uždoriais, iš kurių vienas yra rankiniu būdu užrakinamas avarinis uždorius.

 ACO atbulinių vožtuvų privalumai:

• Pagaminti iš aukštos kokybės polipropileno (PP)
• Kompaktiški, todėl tinka rekonstruojamoms patalpoms;
• Techninei priežiūrai nereikia įrankių, lengva montuoti;
• Greitai užrakinami dangtelio užraktai (aptarnavimas viena ranka) – ACO Triplex;
• Patogūs prižiūrėti dėl didelės techninės priežiūros / valymo angos;
• Prieš pateikiant į rinką, su automatine apsaugos nuo užtvindymo sistema buvo atlikti visi gaminio bandymai ir visi komponentai buvo patikrinti, naudojant didelę apkrovą.

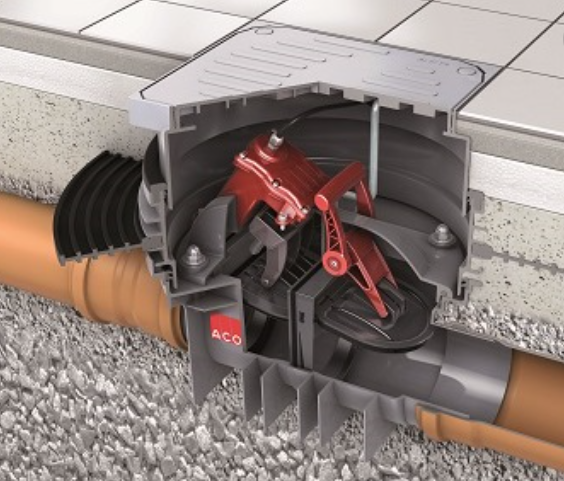

Quatrix-K automatinis atbulinis vožtuvas, skirtas montuoti grindyse



ACO pristato Quatrix-K elektrifikuotą automatinį atbulinį vožtuvą, skirtą montuoti grindyse.

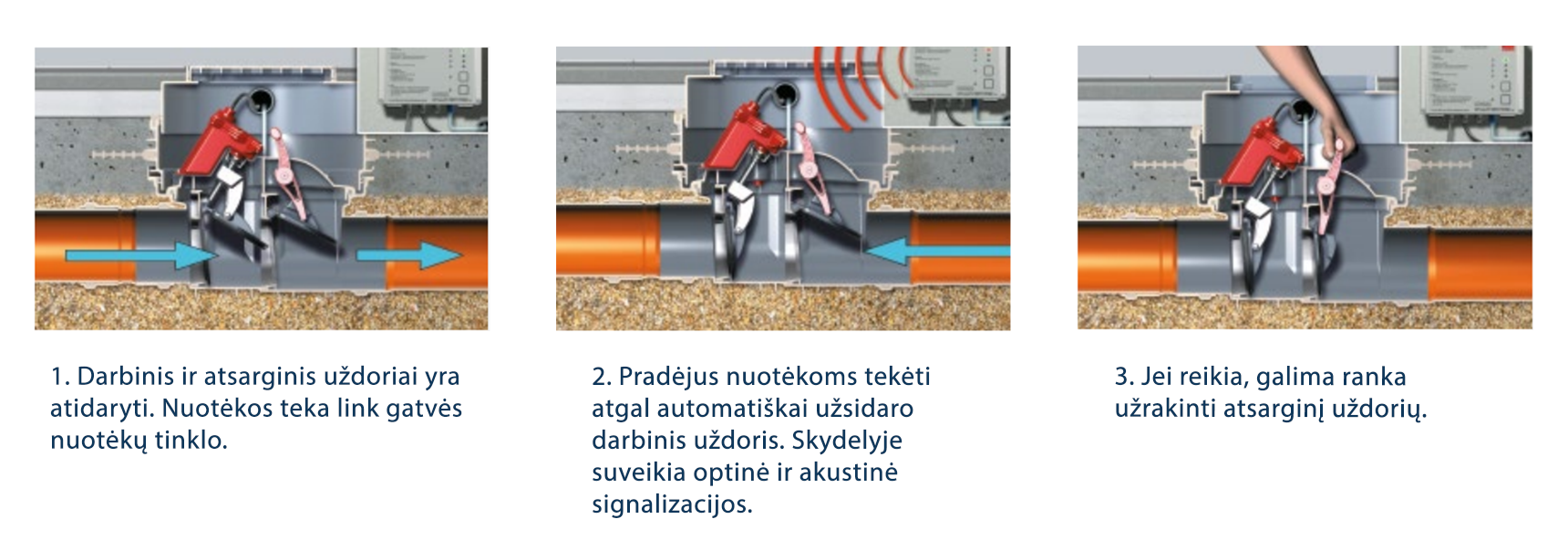

Automatinė apsaugos nuo užtvindymo sistema pagal DIN EN 13564 yra 3F tipo ir yra skirta naudoti su nuotėkomis, kuriose yra arba nėra fekalijų. Ji pritaikyta montuoti nuo šalčio apsaugotose patalpose žemiau patvankos lygio. Atbulinis vožtuvas turi automatiškai veikiantį uždorį ir rankiniu būdu valdomą avarinį uždorį. Atsiradus atbuliniam srautui, kurį aptinka pneumatinė matavimo sistema, valdymo blokas automatiškai uždaro darbinį uždorį. Viršutiniame korpuso dangčio paviršiuje yra įspausta srauto krypties rodyklė.

Atbulinis vožtuvas pagamintas iš aukštos kokybės polipropileno (PP). Visi šachtos komponentai (tarpinė sekcija, viršutinė sekcija, dvipusis (apverčiamas) dangtis) yra pagaminti iš ABS. Sandarumą tarp rūsio grindų plokštės, tarpinės sekcijos, viršutinės sekcijos ir dvipusio šachtos dangčio užtikrina įstatomi, iš etilen-propilen-dieno gumos (EPDM) pagaminti tarpikliai. Valstybinės gamyklinės patikros sertifikato Nr. 7381398-14z.

Techniniai duomenys:

Bendrieji duomenys:

• Kompaktiškas, todėl gali būti pritaikytas ne tik naujiems, bet ir renovuojamiems pastatams.
• Paprasta montuoti, nereikalingi specialūs įrankiai, greitai surenkamas įrenginys.
• Maži gaminio matmenys, minimalus vidinis nuolydis – 12 mm aukščio kritimas.
• Patogus prižiūrėti dėl didelės techninės priežiūros / valymo angos.
• Didelis visų komponentų cheminis atsparumas – tinka nuotėkoms su fekalijomis. Tipas: 3F pagal EN 13564.
• Atbulinį srautą aptinka pneumatinė matavimo sistema.
• Optinė ir akustinė atbulinio tekėjimo signalizacija.
• Tikrinimas naudojant kamerą.
• Apkrovų klasė: K3 – 300kg.

 Korpusas:

• Įtekėjimo ir ištekėjimo kanalai pagaminti kaip atvamzdžiai, kurių nominalūs matmenys yra: DN110, DN160.
• Srauto kryptis įspausta korpuso dangtyje ir ant paties korpuso.

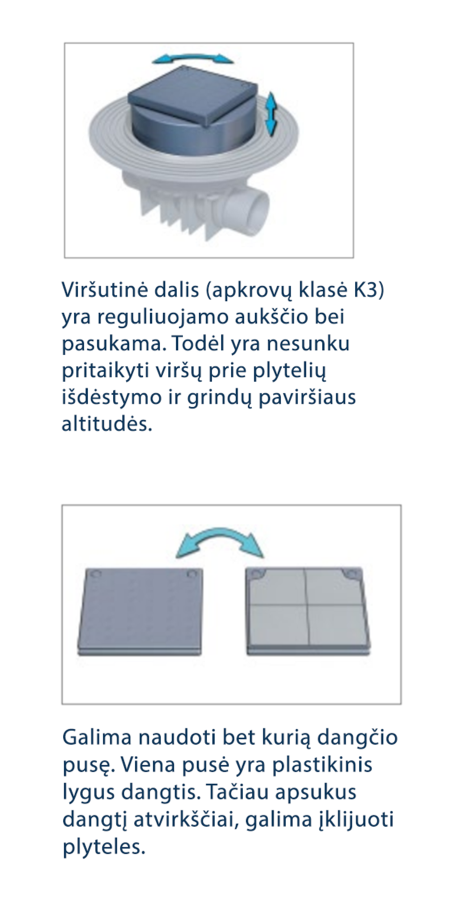

 Montavimui rūsio grindų plokštėje skirta viršutinė sekcija:

• Reguliuojamo aukščio ir su nuolydžiu, kad būtų galima pritaikyti paviršiaus lygiui.
• Pasukama, kad būtų galima pritaikyti prie paklotų plytelių rašto krypties.
• Dangtis yra dvipusis apverčiamas, su pasirinktinai viena plastikine puse ir kita skirta užpildyti paviršiaus danga (pvz., plytelių dangai).
• Vandeniui nelaidus paviršius.

 Variklis:

• Nuolatinės srovės variklis.
• Apsaugos laipsnis – IP68 (24 val., 3 m).
• 5 m jungiamasis kabelis (elektrinis prijungiamasis įtaisas).

 Slėginės žarnos konstrukcija:

• Fiksavimas su atvamzdžio veržle, apsaugos laipsnis – IP68.
• Išorinis skersmuo – 8 mm, vidinis skersmuo – 6 mm.
• Žarnos ilgis – 5 m.

Valdymo blokas:

• Apsaugos laipsnis – IP56.
• Montavimas nuo šalčio apsaugotose patalpose.
• Su integruota 4 savaičių savikontrolės sistema.
• Gamykloje paruoštas prijungti prie elektros tinklo (Euro kištukas 230 V, ne mažesnis kaip B10 saugiklis), kabelio ilgis 1,5 m.
• Atsarginė baterija.
• Įmontuotas slėgio jutiklis.

Quatrix-K automatinio atbulinio vožtuvo privalumai:

• Minimalus 12 mm nuolydis;
• Kompaktiškas, todėl tinka rekonstruojamoms patalpoms;
• 71 cm montavimo anga be priešpriešinio nuolydžio;
• Reguliuojamo aukščio viršus lengvai priderinamas prie grindų altitudės;
• Yra pneumatinis sensorius netrikdomam darbui;
• Tikrinimas naudojant kamerą.



Visus darbus su automatine apsaugos nuo užtvindymo sistema turi atlikti specialistai, nebent būtų aiškiai nurodyta, kad juos gali atlikti kiti asmenys (savininkas, naudotojas).

Atsiranda vis daugiau aukštos kokybės atsarginių dalių kopijų. Sumontavus nepatvirtintas dalis, pablogėja sauga ir nustoja galioti ACO garantija! Keičiant dalis, rekomenduojama naudoti tik originalias ACO dalis.
