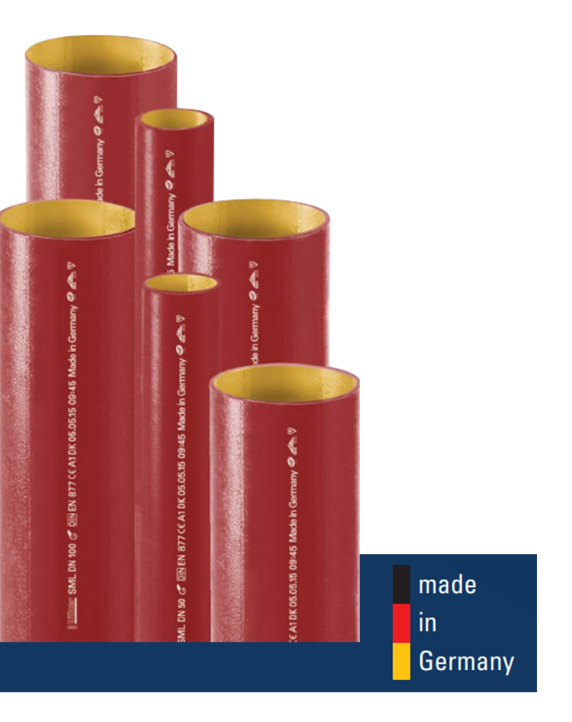

Düker SML pilkojo ketaus vamzdžių sistema nuotėkoms

Düker SML – tai pilkojo ketaus vamzdžių sistema, skirta pastatų drenažo ir nuotėkų sistemoms įrengti. Dėl išorinio ir vidinio antikorozinio padengimo (epoksidinė danga iki 120 mikronų vamzdžiams ir iki 60 mikronų jungtims) ši sistema pasižymi ypač geromis antikorozinėmis savybėmis. Lietuvoje dažniausiai ši sistema pasirenkama ten, kur negalima naudoti įprastinių plastikinių vamzdžių: požeminės automobilių stovėjimo aikštelės, požeminės perėjos (vandalizmo padariniams išvengti), įvairios gamyklos (dėl didelio cheminio ir terminio atsparumo) ir t.t.

Galimi diametrai: 50-300 mm.

Šios sistemos produktai gaminami liejimo būdu iš pilkojo ketaus EN GJL-150 pagal DIN EN 1561 standartą (anksčiau GG15 DIN 1691).

Atitinka statybos produktų normą DIN EN 877, DIN 19522 ir 6594. Projektavimo ir montavimo norma EN 12056.

Gamintojas: Düker GmbH & Co, Vokietija

Düker SML sistemos techninės savybės:

Medžiaga: Düker SML drenažo sistemos vamdžiai ir jungtys gaminamos iš pilkojo ketaus GG pagal EN 1561 (anksčiau GG 15 pagal DIN 1691), o tai reiškia geležies ir anglies lydinys su dideliu grafito kiekiu, kuris yra smulkiai pasiskirstęs metalo viduje.

Ketaus vamzdžiai „Düker“ SML priklauso priešgaisrinių vamzdžių grupei: ketus yra nedegus statybinis produktas – atsparus ugniai (įsiplieskusiems ugnies židiniams). Priešgaisrinių statybos produktų klasifikacijoje atitinka degumo klasę – A1 (visiškai nedegus) pagal EN 13501-1. Galimas atviras įrengimas evakuacijos keliuose, gaisro atveju nesiformuoja dūmai (dūmai yra greičiausia ir dažniausia mirties priežastis gaisro metu). Apsaugo nuo ugnies plitimo tarp patalpų.

Puiki akustinė apsauga: savo struktūros ir masės dėka, SML vamzdžiai puikiai sugeria garsą; išmatuota triukšmo absorbavimo vertė – 11dB (A) (esant 0,5 l/s, tyliau nei krintantis sniegas). Vertė išmatuota remiantis garso izoliacijos matavimo standartu EN 14366.

Lengva priežiūra bei montavimas: naudojant tinkamus įrankius, ketų galima lengvai, greitai ir tiksliai pjauti, nėra įtrūkimų pavojaus dirbant žemoje temperatūroje. SML sistemos jungtys užtikrina greitą ir sandarų vamzdžių sujungimą. Platus jungiamųjų detalių asortimentas leidžia įvairius sprendimus visiems pastato techninio įrengimo atvejams. Dėl vamzdžių stabilumo reikia sumontuoti kelis laikiklius, o dėl žemo šiluminio ilgio išsiplėtimo, nėra išsiplėtimo mazgų. Galima įbetonuoti. Jokių specialių tvirtinimo detalių dirbant su sifoniniu drenažu. Specialūs pasiūlymai dirbant su požeminėmis instaliacijomis arba tilto drenažo sistemomis. Skirtingos ketaus drenažo vamzdžių versijos visada yra suderinamos ir nereikalauja jokių specialių perėjimo elementų.

„Düker“ ketaus vamzdžiai yra stabilūs ir atsparūs: atsparūs slėgiui net esant didesniam skersmeniui. Atsparumas slėgiui nėra priklausomas nuo temperatūrų skirtumo. Ketaus vamzdžiai yra absoliučiai atsparūs ultravioletiniams spinduliams, nesuardomi, neturi plastikui būdingo reiškinio kaip terminis susitraukimas (plastikinių vamzdžių sutrumpėjimas po kaitinimo). SML ketaus vamzdžiai yra „saugūs nuo vandalizmo“.

Ketaus vamzdžiai „Düker“ yra ekologiški: SML ketiniai vamzdžiai ir jungtys gaminamos iš 100% perdirbamų medžiagų (ketaus „laužo“). Perdirbant ir naudojant neišskiria lakiųjų organinių junginių. Dėl savo konstrukcijos galima naudotis ir mažesnėmis vamzdžių nuopjovomis, todėl atliekų sumažėja. Atliekos, likusios po įrengimo arba po drenažo vamzdžių sistemos naudojimo laikotarpio pabaigos, gali būti visiškai perdirbtos.

Düker SML sistemos privalumai:

SML vamzdynai tinkami slėginėms ir vakuuminėms linijoms įrengti.
Degumo klasė A1 – visiškai nedegus produktas.
Galimi diametrai: DN 50-300 mm.
Didelis atsparumas smūgiams ir dilimui.
Aukštas triukšmo slopinimo lygis.
Mažas temperatūrinis išsiplėtimo laipsnis.
Didelis atsparumas korozijai.
Lengva priežiūra ir montavimas.
Didelis cheminis atsparumas.
Nekenksminga aplinkai, neišsiskiria lakiųjų organinių junginių.
100% perdirbama.

“Žaliųjų pastatų” sertifikavimo sistemos

Vis daugiau atsiranda naujų statybos projektų Europoje, kuriems suteikiami “Ekologiško statinio” reikalavimus atitinkantys sertifikatai. Pasaulyje gerai žinomos tokios “Žaliųjų pastatų“ sertifikavimo sistemos kaip Britanijoje – BREEAM, Šveicarijoje – “Minergie system”, JAV – LEED, Vokietijoje – DGNB, o taip pat “ Singapore Green Mark”.

Vienas pagrindinių “Žaliųjų pastatų” reikalavimų – energijos taupymas statinio eksploatavimo metu. Šiam tikslui pasiekti labai svarbu, kokios statybinės medžiagos bus naudojamos statybų projektui įgyvendinti, kokius reikalavimus atitinkantys produktai bus pasirinkti “Žaliojo pastato” įrenginių sistemoms montuoti.

Kita “Ekologiško pastato” užduočių – sveikatos apsaugos, vandens išteklių ir ekosistemų apsaugos, tvarių materialinių išteklių skatinimas ir panašūs aspektai.

Düker SML sistemos savo techninėmis savybėmis bei privalumais atitinka ne mažą eilę šių reikalavimų. Daugelio “Ekologiško pastato” sertifikavimo sistemų svarbus reikalavimas – vengti ar sumažinti pavojingų ir kenksmingų medžiagų kiekį statinyje. Tokių kenksmingų m-gų kaip: sunkieji metalai, halogenai, SVHC pagal REACH (labai didelį susirūpinimą keliančios medžiagos), lakieji organiniai junginiai VOK (volatile organic compounds). Nė vienos iš šių medžiagų nėra nei ketaus lydinyje, nei SML vamzdžių ar jungčių dangose. Išskyrus lakiuosius organinius junginius VOK, kurių būna SML vamzdžių ir jungčių dangos tirpale pradiniame gamybos etape. Tačiau vėliau dangai sustingus ir galutinai sukietėjus, jokie lakieji junginiai į aplinką nebeišsiskiria nei statinio įrengimo, nei jo eksploatavimo metu.

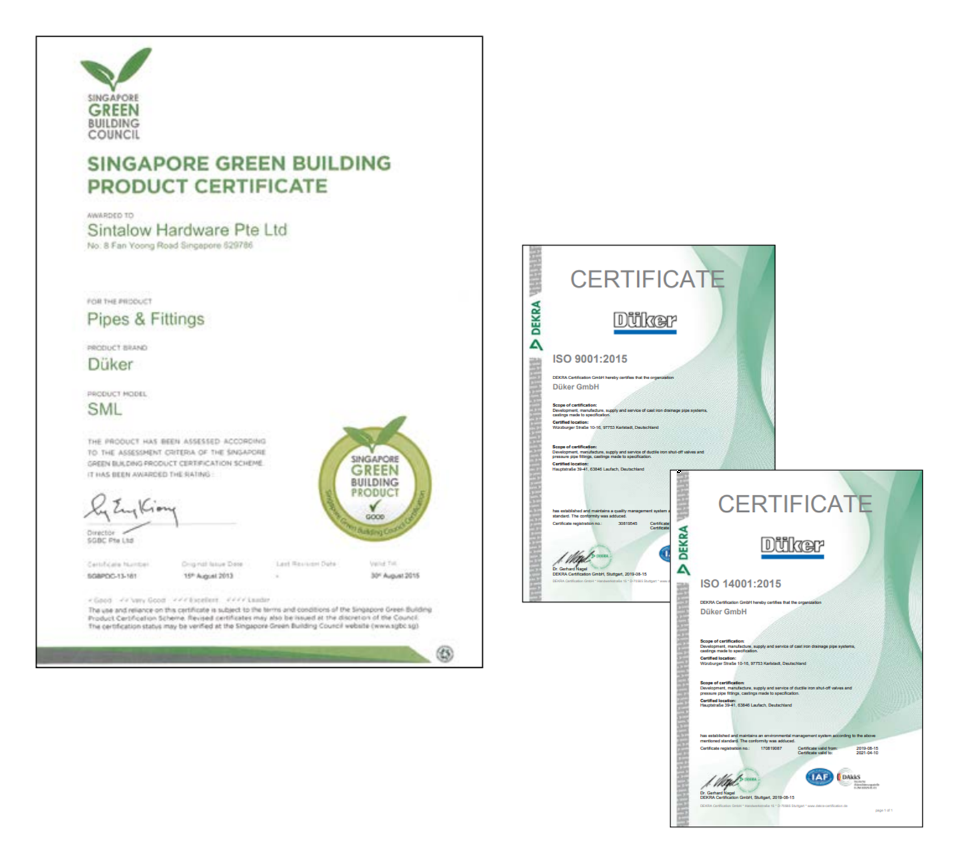

Düker SML sistemos atitinka tokių “Žaliųjų pastatų“ sertifikavimo sistemų, kaip LEED, DGNB reikalavimus bei turi „Singapūro žaliųjų statybinių gaminių sertifikatą“. Buvo įvertinti tokie aspektai, kaip aplinkosauga, energijos ir vandens ištekliai, gaminio tvarumas, akustinė apsauga, atliekų tvarkymas ir perdirbimas, gaminant ir naudojant statybos produktą.

Daugiau informacinių šaltinių

Dar plačiau apie Düker SML pilkojo ketaus vamzdžių sistemą nuotėkoms kviečiame susipažinti straipsnyje: DÜKER GmbH & Ko. KGaA Vokietijoje gaminami SML pilkojo ketaus vamzdynai – Statybunaujienos.lt

Daugiau duomenų ir techninės informacijos apie Düker SML drenažo vamzdžių sistemas: rasite čia

SML sistemos vamzdžių montavimo instrukcija: rasite čia

Spausdinti kainininką

SML vamzdžiai

Kodas	Nominalus diametras, mm	Vamzdžio ilgis , mm	Vamzdžio svoris, kg	Kaina
660004SML	DN50	3000	13,5	€73.10
235145	DN80	3000	18,9	€91.40
660184	DN100	3000	26,5	€123.90
660274	DN125	3000	37,0	€159.50
660364	DN150	3000	43,5	€218.10
660454	DN200	3000	78,0	€505.80
660654	DN250	3000	113,0	€564.50
660664	DN300	3000	144,0	€685.50
Nurodytos kainos be PVM

SML alkūnė 15°

Kodas	Nominalus diametras, mm	Alkūnės svoris, kg	Kaina
661004	DN50	0,4	€7.80
235146	DN80	0,7	€11.10
661124	DN100	1,0	€15.10
661184	DN125	1,7	€24.30
661244	DN150	2,5	€36.70
661304	DN200	4,6	€59.90
Nurodytos kainos be PVM

SML alkūnė 30°

Kodas	Nominalus diametras, mm	Alkūnės svoris, kg	Kaina
661014	DN50	0,5	€7.70
235147	DN80	0,8	€11.60
661134	DN100	1,3	€15.70
661194	DN125	2,0	€24.80
661254	DN150	3,0	€36.70
661314	DN200	5,4	€63.00
661364	DN250	9,7	€171.40
661384	DN300	15,5	€226.00
Nurodytos kainos be PVM

SML alkūnė 45°

Kodas	Nominalus diametras, mm	Alkūnės svoris, kg	Kaina
661024	DN50	0,5	€8.30
235148	DN80	1,0	€13.40
661144	DN100	1,6	€19.00
661204	DN125	2,3	€26.30
661264	DN150	3,5	€36.70
661324	DN200	6,5	€71.40
661374	DN250	10,3	€171.40
661394	DN300	17,3	€226.00
Nurodytos kainos be PVM

SML alkūnė 68°

Kodas	Nominalus diametras, mm	Alkūnės svoris, kg	Kaina
661034	DN50	0,7	€10.10
235149	DN80	1,2	€14.80
661154	DN100	1,9	€18.60
661214	DN125	2,9	€29.20
661274	DN150	4,9	€44.50
661334	DN200	7,7	€86.10
Nurodytos kainos be PVM

SML alkūnė 88,5°

Kodas	Nominalus diametras, mm	Alkūnės svoris, kg	Kaina
661054	DN50	0,7	€10.10
235150	DN80	1,4	€14.50
661174	DN100	2,1	€20.40
661234	DN125	3,2	€30.80
661294	DN150	4,9	€47.00
662784	DN200	8,8	€115.00
Nurodytos kainos be PVM

SML pravala

Kodas	Nominalus diametras, mm; -pravala su apvaliomis reviz. durelėmis, *-su stačiakampėmis reviz. durelėmis	Pravalos svoris, kg	Kaina
669580	DN50*	2,3	€30.50
235166	DN80*	3,1	€37.80
669586	DN100*	5,0	€49.20
669624	DN100**	7,6	€73.40
669627	DN125**	10,3	€105.30
669630	DN150**	14,5	€133.60
669633	DN200**	22,0	€290.30
669612	DN250**	36,5	€400.20
669615	DN300**	51,0	€507.10
Nurodytos kainos be PVM

SML aklė

Kodas	Nominalus diametras, mm	Aklės svoris, kg	Kaina
665504	DN50	0,2	€4.80
235163	DN80	0,5	€6.70
665524	DN100	0,5	€10.20
665534	DN125	1,1	€16.00
665544	DN150	1,7	€21.30
665554	DN200	3,1	€49.50
665564	DN250	6,0	€59.80
665574	DN300	9,5	€73.40
Nurodytos kainos be PVM

SML atraminis tarpvamzdis

Kodas	Nominalus diametras, mm	Vamzdžio su atrama svoris, kg	Kaina
661544	DN50	1,3	€23.70
235164	DN80	1,8	€29.90
661564	DN100	2,3	€32.20
661574	DN125	3,0	€37.30
661584	DN150	4,0	€52.80
661594	DN200	6,0	€77.30
100242	DN250	19,5	€136.60
100244	DN300	25,5	€145.90
Nurodytos kainos be PVM

SML atraminis žiedas

Kodas	Nominalus diametras, mm	Atraminio žiedo svoris, kg	Kaina
666314	DN50	0,8	€21.90
235344	DN80	1,0	€28.30
666334	DN100	1,3	€29.40
666344	DN125	1,5	€33.30
666354	DN150	2,0	€46.80
666374	DN200	3,0	€63.00
Nurodytos kainos be PVM

SML trišakis 45°

Kodas	Nominalūs diametrai DN, mm	Trišakio 45° svoris, kg	Kaina
663004	50 x 50	1,4	€15.70
235152	80 x 50	1,8	€21.40
235154	80 x 80	2,4	€23.70
663094	100 x 50	2,5	€25.50
235156	100 x 80	3,3	€30.30
663154	100 x 100	4,2	€30.30
663184	125 x 50	3,2	€39.60
235342	125 x 80	4,4	€48.50
663244	125 x 100	5,2	€52.30
663274	125 x 125	6,4	€63.70
235415	150 x 80	5,9	€72.10
663364	150 x 100	6,6	€72.10
663394	150 x 125	8,0	€80.00
663424	150 x 150	9,2	€95.20
235416	200 x 80	8,5	€122.90
663514	200 x 100	10,0	€122.90
663544	200 x 125	11,9	€131.60
663574	200 x 150	13,3	€138.00
663604	200 x 200	17,2	€181.30
663634	250 x 100	15,4	€370.30
664504	250 x 125	17,7	€370.30
664514	250 x 150	20,2
663644	250 x 200	25,1
663654	250 x 250	31,5
663664	300 x 100	22,0
664524	300 x 125	23,9
664534	300 x 150	26,9
664444	300 x 200	34,0
663674	300 x 250	42,1
663684	300 x 300	50,1
Nurodytos kainos be PVM

SML trišakis 88°

Kodas	Nominalūs diametrai DN, mm	Trišakio 88° svoris, kg	Kaina
663024	50 x 50	0,9	€15.70
235153	80 x 50	1,5	€21.40
235155	80 x 80	1,7	€23.70
663114	100 x 50	2,1	€27.50
235157	100 x 80	2,6	€30.30
663174	100 x 100	2,9	€32.80
663204	125 x 50	3,0	€39.60
235158	125 x 80	3,4	€48.50
663264	125 x 100	4,0	€52.30
663294	125 x 125	4,6	€63.70
663324	150 x 50	4,4	€67.30
663384	150 x 100	5,5	€72.10
663414	150 x 125	6,2	€80.00
663444	150 x 150	6,9	€95.20
Nurodytos kainos be PVM

SML keturšakis 88°

Kodas	Nominalūs diametrai DN, mm	Keturšakio 88° svoris, kg	Kaina
663814	100 x 50 x 50	2,2	€49.50
236353	100 x 80 x 80	3,2	€57.10
663874	100 x 100 x 100	3,2	€58.50
664084	150 x 100 x 100	7,1	€98.00
Nurodytos kainos be PVM

SML perėjimas

Kodas	Nominalūs diametrai DN, mm	Perėjimo svoris, kg	Kaina
235159	80 x 50	0,7	€8.30
662514	100 x 50	0,9	€10.20
235161	100 x 80	1,1	€11.20
662534	125 x 50	1,4	€17.90
235162	125 x 80	1,7	€18.40
662554	125 x 100	1,5	€18.40
662564	150 x 50	2,0	€26.20
235417	150 x 80	2,3	€26.20
662584	150 x 100	2,2	€26.20
662594	150 x 125	2,2	€28.50
662604	200 x 100	4,1	€42.20
662614	200 x 125	4,1	€44.10
662624	200 x 150	4,3	€46.80
662634	250 x 150	6,8
662644	250 x 200	7,0
662494	300 x 150	10,7
662714	300 x 200	11,4
662724	300 x 250	12,4
Nurodytos kainos be PVM

SML cinkuoto plieno jungiamoji mova

Kodas	Nominalus diametras, mm	Kaina
218592	DN50	€4.50
235494	DN80	€5.60
214405	DN100	€5.80
218594	DN125	€10.00
218595	DN150	€10.50
659556	DN200	€18.12
Nurodytos kainos be PVM

SML nerūdijančio plieno jungiamoji mova

Kodas	Nominalus diametras, mm	Kaina
234826	DN50
235472	DN80
234828	DN100	€34.65
234829	DN125
234830	DN150	€92.29
234831	DN200
234832	DN250
234833	DN300
Nurodytos kainos be PVM

SML tempimui atsparus žiedas movai

Kodas	Nominalus diametras, mm	Kaina
235360	DN50	€43.50
235498	DN80	€45.30
235280	DN100	€50.40
235315	DN125	€59.90
235316	DN150	€66.70
235281	DN200	€83.80
216888	DN250	€202.30
100304	DN300	€238.00
Nurodytos kainos be PVM

SML jungtis su plastikiniais vamzdžiais

Kodas	Nominalus diametras, mm	Kaina
100270	DN50	€4.20
235346	DN80	€6.50
100272	DN100	€11.10
100273	DN125	€17.30
Nurodytos kainos be PVM
