Plokšteliniai šilumokaičiai Danfoss

Plokšteliniai šilumokaičiai Danfoss tai priešpriešinio srauto įrenginiai, kurių paskirtis atlikti šilumos mainus tarp dviejų atskirų sistemų. Pvz. tarp miesto termofikacinės šilumos perdavimo sistemos ir daugiabučio šildymo sistemos. Šilumos mainų paviršius susideda iš profiliuotų plokštelių, pagamintų iš nerūdijančio plieno, sulituotų į paketą, naudojant varį ar nikelį. Skysčiai, dalyvaujantys šilumos perdavimo procese, teka kanalais, suformuotais tarp kaitinimo plokštelių kas antrąjį kanalą pakaitomis. Tokiu būdu termofikacinis vanduo nesimaišo su pastato vidaus šildymo sistema, bet šiluminė energija perduodama iš vienos sistemos į kitą.

Plokštelinių šilumokaičių panaudojimas:plokšteliniai šilumokaičiai

Centrinėje šildymo sistemoje;
Pramoninio-buitinio vandens šildymui;
Saulės ir geoterminio šildymo sistemose;
Šilumos perdavimui pramoninių-technologinių procesų sferoje;
Kondensatoriai ir iš-garintuvai šilumos siurbliuose;
Pramoniniuose šaldymo įrenginiuose (aušintuvuose);
Šaldytuvų technikoje.

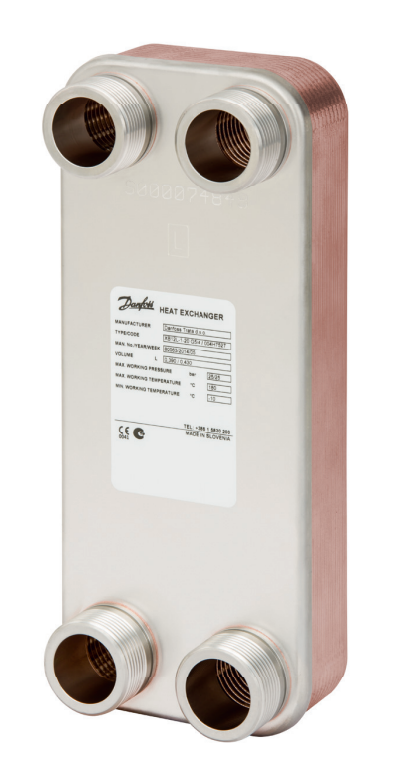

Plokšteliniai šilumokaičiai Danfoss

Plokšteliniai šilumokaičiai Danfoss – naujos kartos technologija

Plokšteliniai šilumokaičiai Danfoss (lituoti Micro Plate™ šilumokaičiai) – tai revoliucinė Danfoss technologija. Dėl unikalios plokštelių konstrukcijos jie pralenkia visus rinkoje siūlomus šilumokaičius gerokai mažesniais slėgio nuostoliais ir žymiai geresniu šilumos perdavimu.
• Iki 10% greitesnis šilumos perdavimas
• Iki 35% mažesni slėgio nuostoliai
• Efektyvus išlaidų ir energijos taupymas
• Patogesnė ir kompaktiška konstrukcija

Micro Plate™ technologija, įdiegta naujuosiuose lituojamuose šilumokaičiuose, skirta mažesnės galios sistemoms su santykinai pastoviu slėgiu, temperatūra, ir vandens tiekimo sistemoms.

Atnaujinta plokštelių konstrukcija gerokai padidina MPHE šilumokaičių efektyvumą. Skystis teka pro visą plokštelę sąlyginai vienodu greičiu. Tarp sričių, kuriose skystis teka greičiausiai ir lėčiausiai, santykis yra tik x 3 – kai tuo tarpu, senesnių šilumokaičių modelių santykis buvo x 10. Todėl skystis geriau paskirstomas ir sumaišomas, o šilumos perdavimo koeficientas padidėja iki 10%.

Efektyvesnis šilumnešio srautas reiškia, kad slėgio nuostoliai yra minimalūs, todėl pakanka mažesnės siurblio galios. Dėl mažesnio vandens kiekio, reikalingo sistemoje pumpuoti vandenį, eksploatacijos kaštai ženkliai sumažėja, nes siurblio ir sistemos tarnavimo laikas prailgėja.

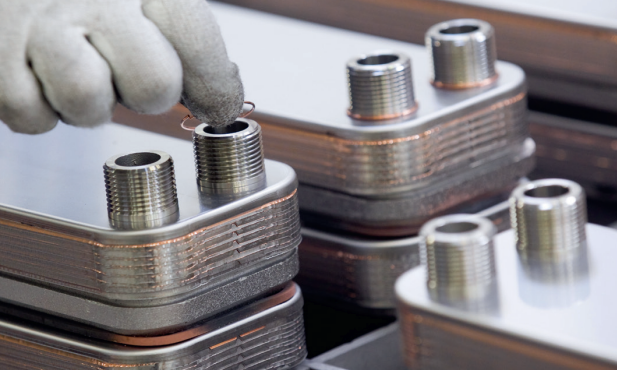

Plokštelinis šilumokaitis Danfoss



Plokštelinių šilumokaičių Danfoss techniniai duomenys

Projektinis slėgis: PN 25 bar

Maks. darbinė temperatūra: 180˚C

Min. darbinė temperatūra: -10˚C

Plokštelės: nerūdijantis plienas EN 1.4404 (AISI 316L)

Lituojama medžiaga: varis

Sertifikuota pagal: Slėgio įrengimų direktyvą (PED) 97/23/EC.
