Apvalių ortakių sistema
Ortakiai – ateities namo sudėtinė dalis. Taupus namas turi būti pakankamai sandarus, kad kuo mažiau išleistų šilumos energijos į aplinką ir tuo pačiu, pakeistų orą patalpose 4 kartus per parą. Statistiniais duomenimis, žmogus patalpose praleidžia apie 90% savo laiko. Dėl šios priežasties yra labai svarbu sukurti gerą mikroklimatą gyvenamosiose ir darbo patalpose. Tam, kad kiekvienas žmogus jaustųsi patogiai ir būtų darbingas. Nuo 2017 metų sausio 1 dienos įsigaliojo reikalavimas A+ energetinio efektyvumo namams. Sandariame name atsiranda didelis vėdinimo poreikis. Nevėdinamame tokiame name ilgainiui atsiranda pelėsis, didelis drėgmės kiekis sudaro gerą mikrobiologinę terpę daugintis bakterijoms. Vėdindami patalpas atidarant langus, prarandame labai daug šilumos. Dėl šių priežasčių atsiranda būtinybė įrengti šiuolaikines vėdinimo sistemas – ventiliacija.

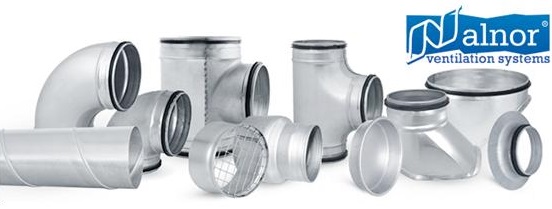

Ortakiai ALNOR
Šiuo metu mes Jums siūlome ALNOR (Lenkija) gaminamus spiralinius ortakius ir fasonines dalis, buitinėms ir pramoninėms vėdinimo sistemos įrengti. Šios sistemos sandarumo klasė D pagal EN12237:2003 . Ortakiai gaminami iš DX51D+Z200-275 plieno padengtu cinko danga, EN10346. Cinko storis 200-275 mikronai. Atsparumo korozijai klasė C3 pagal ISO 9223, EN12944-2 ir AMA VVS&Kyl 2009 standartus.
Techiniai duomenys
Spiraliniai ortakiai ir jungtys vėdinimo ir ventiliacijos sistemoms.
Galimi diametrai DN80-DN1600. Ortakių standartinis ilgis 3m, plieno storiai priklauso nuo ortakio diametro:
- DN100 – DN160 0,4mm arba 0,5mm
- DN200 – DN315 0,5 mm
- DN355 – DN500 0,6 mm
- DN560 – DN800 0,7 mm
- DN900 – DN1250 0,9 mm
- Dn1400 – Dn1600 1,2 mm
Pagal individualius užsakymus, galimi ir kitų plieno storių ortakiai. Taip pat galima pristatyti ortakius pagamintus iš aliuminio ar nerūdijančio plieno (304 arba 316).

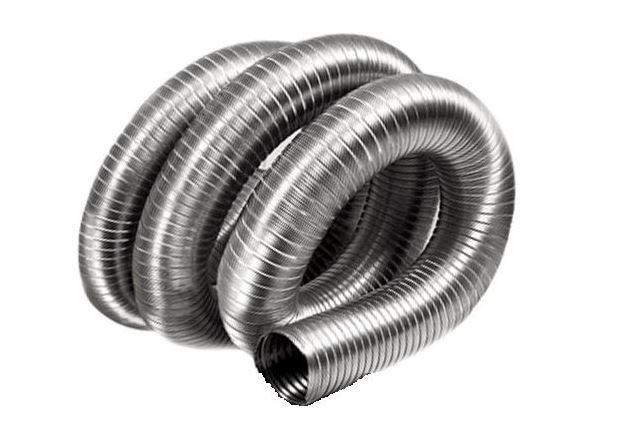

Lankstūs aliuminio ortakiai „Flex“
Lankstus aliuminio „flex” tipo ortakis, pagamintas iš aliuminio juostos, kurios storis yra nuo 0,10 mm iki 0,12 mm. Juostos kraštai yra sujungti vienas su kitu, kad sudarytų specialų užraktą. Kabeliui būdingas gebėjimas sulenkti bet kur ir bet kokiu kampu nekeičiant vidinio skerspjūvio – tuo pačiu metu jis yra labai patvarus. Jis naudojamas vėdinimo sistemose, taip pat šilto oro paskirstymui iš židinio.
Lankstus Flex ortakis
Techiniai duomenys
- Galimi diametrai DN80-DN500.
- Galimi aliuminio storiai: 0,10 mm – 0,12 mm.
- Darbinė temperatūra: nuo -20 °C iki +200 °C.
Ištrauka iš STATYBOS TECHNINIO REGLAMENTO STR 2.09.02:2005 „ŠILDYMAS, VĖDINIMAS IR ORO KONDICIONAVIMAS“
III SKIRSNIS. SAUGUMAS IR PATIKIMUMAS
29. Visi V ir OK sistemų elementai turi būti sandarūs.
29.1. Ortakiai skirstomi į A, B, C ir D sandarumo klases [5.36]. Kitos V ir OK įrangos sandarumas turi atitikti ortakių sandarumą.
29.2. Ortakių sandarumo klasė pasirenkama remiantis tokiais kriterijais:
29.2.1. A klasė taikoma matomiems ortakiams, esantiems jais vėdinamose patalpose, kai perteklinis slėgis ortakyje patalpos oro atžvilgiu yra iki +-150 Pa;
29.2.2. B klasė taikoma visiems slėgiminiams ortakiams, esantiems pastato viduje, tranzitiniams ir uždengtiems ortakiams, o taip pat kai perteklinis slėgis viršija +-150 Pa;
29.2.3. C klasė taikoma kai oro nuotėkis gali kelti pavojų patalpų oro kokybei, sistemos valdymui ar nuotėkis (pasiurbimas) viršija priimtiną (žr. 29.2.5 p.) reikšmę;
29.2.4. D klasė taikoma atvejais, kai patalpoje vykstančio technologinio proceso metu naudojamos ypač pavojingos medžiagos arba patalpos oro švarumui keliami specialūs reikalavimai;
Kainoraštis
Spausdinti kainininką
Ortakis, L=3m. (kainos pateiktos už 1 bėginį metrą)
|
Kodas |
Diametras |
Skardos storis |
|
Kaina |
|
AO100-04 |
100 |
0,4 mm |
|
€3.85 |
|
AO125-04 |
125 |
0,4 mm |
|
€4.90 |
|
AO160-04 |
160 |
0,4 mm |
|
€6.10 |
|
AO200-30004 |
200 |
0,4 mm |
|
€7.57 |
|
AO250-30004 |
250 |
0,4 mm |
|
€9.90 |
|
AO315-04 |
315 |
0,4 mm |
|
€13.09 |
|
AO400-05 |
400 |
0,5mm |
|
€17.97 |
|
AO500-05 |
500 |
0,5mm |
|
€24.73 |
|
AO630-05 |
630 |
0,5mm |
|
€49.64 |
| Nurodytos kainos be PVM |
Lankstus izoliuotas ortakis SANODUCT AD-L, L=10m. (kainos pateiktos už 1 bėginį metrą)
|
Kodas |
Diametras |
Izoliacijos storis |
|
Kaina |
|
ADL100 |
100 |
25 mm |
|
€5.41 |
|
ADL125 |
125 |
25 mm |
|
€5.94 |
|
ADL160 |
160 |
25 mm |
|
€7.21 |
|
ADL200 |
200 |
25 mm |
|
€8.56 |
|
ADL250 |
250 |
25 mm |
|
€11.01 |
|
ADL315 |
315 |
25 mm |
|
€23.51 |
| Nurodytos kainos be PVM |
Lankstus ortakis COMBIFLEX-S, L=10m. (kainos pateiktos už 1 bėginį metrą)
|
Kodas |
Diametras |
|
|
Kaina |
|
COMBIS100 |
100 |
|
|
€3.53 |
|
COMBIS125 |
125 |
|
|
€3.94 |
|
COMBIS160 |
160 |
|
|
€5.10 |
|
COMBIS200 |
200 |
|
|
€6.44 |
|
COMBIS250 |
250 |
|
|
€8.51 |
| Nurodytos kainos be PVM |
Lankstus ortakis FLEX
|
Kodas |
Diametras |
Ilgis |
|
Kaina |
|
FLEX100 |
100 |
3 m |
|
€7.42 |
|
FLEX100/1M |
100 |
1 m |
|
€1.68 |
|
FLEX125 |
125 |
3 m |
|
€9.48 |
|
FLEX160 |
160 |
3 m |
|
€9.79 |
|
FLEX200 |
200 |
3 m |
|
€16.20 |
| Nurodytos kainos be PVM |
Alkūnė su tarpinėmis, 45°, štampuoto plieno
|
Kodas |
Diametras |
|
|
Kaina |
|
AL100-45 |
100 |
|
|
€4.95 |
|
AL125-45 |
125 |
|
|
€5.60 |
|
AL160-45 |
160 |
|
|
€7.33 |
|
AL200-45 |
200 |
|
|
€9.47 |
| Nurodytos kainos be PVM |
Alkūnė su tarpinėmis, 45°, segmentinė
|
Kodas |
Diametras |
|
|
Kaina |
|
AL250-45 |
250 |
|
|
€13.89 |
|
AL315-45 |
315 |
|
|
€17.86 |
|
AL400-45 |
400 |
|
|
€25.38 |
|
AL500-45 |
500 |
|
|
€43.15 |
|
AL630-45 |
630 |
|
|
€77.98 |
| Nurodytos kainos be PVM |
Alkūnė su tarpinėmis, 90°, štampuoto plieno
|
Kodas |
Diametras |
Alkūnės tipas |
|
Kaina |
|
AL100-90 |
100 |
štampuoto plieno |
|
€5.75 |
|
AL125-90 |
125 |
štampuoto plieno |
|
€6.97 |
|
AL160-90 |
160 |
štampuoto plieno |
|
€10.41 |
| Nurodytos kainos be PVM |
Alkūnė su tarpinėmis, 90°, segmentinė
|
Kodas |
Diametras |
|
|
Kaina |
|
AL200-90 |
200 |
|
|
€16.23 |
|
AL250-90 |
250 |
|
|
€17.96 |
|
AL315-90 |
315 |
|
|
€24.78 |
|
AL400-90 |
400 |
|
|
€35.05 |
|
AL500-90 |
500 |
|
|
€63.82 |
|
AL630-90 |
630 |
|
|
€116.06 |
| Nurodytos kainos be PVM |
Alkūnė su tarpinėmis, 90°, trumpa
|
Kodas |
Diametras |
|
|
Kaina |
|
BPKL-125-90 |
125 |
|
|
€9.71 |
| Nurodytos kainos be PVM |
Nipelis su tarpinėmis (vidinė mova)
|
Kodas |
Diametras |
|
|
Kaina |
|
NI100 |
100 |
|
|
€2.52 |
|
NI125 |
125 |
|
|
€2.55 |
|
NI160 |
160 |
|
|
€2.91 |
|
NI200 |
200 |
|
|
€3.58 |
|
NI250 |
250 |
|
|
€4.13 |
|
NI315 |
315 |
|
|
€5.67 |
|
NI400 |
400 |
|
|
€9.90 |
|
NI500 |
500 |
|
|
€13.63 |
|
NI630 |
630 |
|
|
€20.72 |
| Nurodytos kainos be PVM |
Išorinė sujungimo mova be tarpinių
|
Kodas |
Diametras |
|
|
Kaina |
|
MO100 |
100 |
|
|
€1.56 |
|
MO125 |
125 |
|
|
€1.75 |
|
MO160 |
160 |
|
|
€1.95 |
|
MO200 |
200 |
|
|
€2.24 |
|
MO250 |
250 |
|
|
€2.79 |
|
MO315 |
315 |
|
|
€3.52 |
|
MO400 |
400 |
|
|
€5.44 |
|
MO500 |
500 |
|
|
|
|
MO630 |
630 |
|
|
€12.57 |
| Nurodytos kainos be PVM |
Aklė be tarpinės
|
Kodas |
Diametras |
|
|
Kaina |
|
AKL100 |
100 |
|
|
€1.44 |
|
AKL125 |
125 |
|
|
€1.47 |
|
AKL160 |
160 |
|
|
€1.95 |
|
AKL200 |
200 |
|
|
€2.26 |
|
AKL250 |
250 |
|
|
€3.00 |
|
AKL315 |
315 |
|
|
€7.12 |
|
AKL400 |
400 |
|
|
€11.79 |
|
AKL500 |
500 |
|
|
€21.73 |
|
AKL630 |
630 |
|
|
€35.48 |
| Nurodytos kainos be PVM |
Aklė su tarpine
|
Kodas |
Diametras |
|
|
Kaina |
|
AKL100T |
100 |
|
|
€4.35 |
|
AKL125T |
125 |
|
|
€2.93 |
|
AKL160T |
160 |
|
|
€3.15 |
|
AKL200T |
200 |
|
|
€4.01 |
|
AKL315CS |
315 |
|
|
€7.26 |
|
AKL400CS |
400 |
|
|
€11.47 |
| Nurodytos kainos be PVM |
Stogeliai - be flanšo, be tinklelio
|
Kodas |
Diametras |
|
|
Kaina |
|
STOG100 |
100 |
|
|
€14.69 |
|
STOG125 |
125 |
|
|
€16.13 |
|
STOG160 |
160 |
|
|
€19.71 |
|
STOG200 |
200 |
|
|
€25.11 |
|
STOG250 |
250 |
|
|
€34.60 |
|
STOG315 |
315 |
|
|
€44.55 |
|
STOG400 |
400 |
|
|
€42.45 |
|
STOG500 |
500 |
|
|
€60.97 |
|
STOG630 |
630 |
|
|
€84.68 |
| Nurodytos kainos be PVM |
Pereiga su tarpinėmis, štampuoto plieno
|
Kodas |
Diametras |
|
|
Kaina |
|
PER125-100 |
125-100 |
|
|
€4.74 |
|
PER160-100 |
160-100 |
|
|
€5.17 |
|
PER160-125 |
160-125 |
|
|
€5.17 |
|
PER200-100 |
200-100 |
|
|
€6.18 |
|
PER200-125 |
200-125 |
|
|
€6.18 |
|
PER200-160 |
200-160 |
|
|
€6.35 |
|
PER250-125 |
250-125 |
|
|
€9.40 |
|
PER250-160 |
250-160 |
|
|
€8.87 |
|
PER250-200 |
250-200 |
|
|
€8.56 |
|
PER315-160 |
315-160 |
|
|
€13.31 |
|
PER315-200 |
315-200 |
|
|
€11.32 |
|
PER315-250 |
315-250 |
|
|
€11.97 |
|
PER400-200 |
400-200 |
|
|
€26.80 |
|
PER400-250 |
400-250 |
|
|
€27.60 |
|
PER400-315 |
400-315 |
|
|
€27.55 |
| Nurodytos kainos be PVM |
Pereiga su tarpinėmis, segmentinė
|
Kodas |
Diametras |
|
|
Kaina |
|
PER315-100 |
315-100 |
|
|
€17.16 |
|
PER315-125 |
315-125 |
|
|
€16.44 |
|
PER400-160 |
400-160 |
|
|
€28.60 |
|
PER500-160 |
500-160 |
|
|
€33.45 |
|
PER500-200 |
500-200 |
|
|
€29.90 |
|
PER500-250 |
500-250 |
|
|
€36.14 |
|
PER500-315 |
500-315 |
|
|
€35.63 |
|
PER500-400 |
500-400 |
|
|
€32.14 |
|
PER630-250 |
630-250 |
|
|
€52.59 |
|
PER630-315 |
630-315 |
|
|
€55.09 |
|
PER630-400 |
630-400 |
|
|
€52.97 |
|
PER630-500 |
630-500 |
|
|
€62.74 |
| Nurodytos kainos be PVM |
Ekscentrinės pereigos su tarpinėmis
|
Kodas |
Diametras |
|
|
Kaina |
|
PEREKS125100 |
125-100 |
|
|
€13.58 |
|
PEREKS160100 |
160-100 |
|
|
€15.46 |
|
PEREKS160125 |
160-125 |
|
|
€13.41 |
|
PEREKS200100 |
200-100 |
|
|
€15.84 |
|
PEREKS200125 |
200-125 |
|
|
€14.23 |
|
PEREKS200160 |
200-160 |
|
|
€13.27 |
|
PEREKS250100 |
250-100 |
|
|
€17.21 |
|
PEREKS250125 |
250-125 |
|
|
€16.18 |
|
PEREKS250160 |
250-160 |
|
|
€15.60 |
|
PEREKS250200 |
250-200 |
|
|
€13.94 |
|
PEREKS315100 |
315-100 |
|
|
|
|
PEREKS315160 |
315-160 |
|
|
€20.67 |
|
PEREKS315200 |
315-200 |
|
|
€17.86 |
|
PEREKS315250 |
315-250 |
|
|
€17.69 |
|
PEREKS400125 |
400-125 |
|
|
€37.66 |
|
PEREKS400160 |
400-160 |
|
|
€37.69 |
|
PEREKS400200 |
400-200 |
|
|
€28.77 |
|
PEREKS400250 |
400-250 |
|
|
€25.45 |
|
PEREKS400315 |
400-315 |
|
|
€26.08 |
| Nurodytos kainos be PVM |
Atšaka plokščia su tarpine
|
Kodas |
Diametras |
|
|
Kaina |
|
APL100 |
100 |
|
|
€2.69 |
|
APL125 |
125 |
|
|
€2.93 |
|
APL160 |
160 |
|
|
€2.74 |
|
APL200 |
200 |
|
|
€3.08 |
|
APL250 |
250 |
|
|
€3.80 |
|
APL315 |
315 |
|
|
€5.14 |
|
APL400 |
400 |
|
|
€8.10 |
|
APL500 |
500 |
|
|
€11.32 |
|
APL630 |
630 |
|
|
€17.98 |
| Nurodytos kainos be PVM |
Trišakis su tarpinėmis
|
Kodas |
Diametras |
|
|
Kaina |
|
TR100/100 |
100-100 |
|
|
€8.41 |
|
TR125/100 |
125-100 |
|
|
€9.04 |
|
TR125/125 |
125-125 |
|
|
€10.63 |
|
TR160/100 |
160-100 |
|
|
€11.06 |
|
TR160/125 |
160-125 |
|
|
€10.99 |
|
TR160/160 |
160-160 |
|
|
€14.71 |
|
TR200/100 |
200-100 |
|
|
€13.13 |
|
TR200/125 |
200-125 |
|
|
€13.68 |
|
TR200/160 |
200-160 |
|
|
€17.61 |
|
TR200/200 |
200-200 |
|
|
€20.94 |
|
TR250/250 |
250-250 |
|
|
€26.66 |
|
TR315/250 |
315-250 |
|
|
€31.59 |
|
TR315/315 |
315-315 |
|
|
€40.05 |
| Nurodytos kainos be PVM |
Trišakis su tarpine, redukcinis
|
Kodas |
Diametras |
|
|
Kaina |
|
TPCL250/200 |
250-200 |
|
|
€22.55 |
| Nurodytos kainos be PVM |
Trišakis su tarpinėmis, 45°
|
Kodas |
Diametras |
|
|
Kaina |
|
TSVL12510045 |
125-100 |
|
|
€15.58 |
|
TSVL12512545 |
125-125 |
|
|
€16.73 |
|
TSVL45160100 |
160-100 |
|
|
€16.92 |
|
TSVL16016045 |
160-160 |
|
|
€22.03 |
| Nurodytos kainos be PVM |
Trišakis su tarpinėmis, 45° Y formos
|
Kodas |
Diametras |
|
|
Kaina |
|
YSVL100100 |
100-100-100 |
|
|
€18.70 |
|
YSVL160125 |
160-125-160 |
|
|
€27.26 |
|
YSVL160160 |
160-160-160 |
|
|
€28.32 |
| Nurodytos kainos be PVM |
Balninės atšakos su tarpine (štampuotas balnas)
|
Kodas |
Diametras |
|
|
Kaina |
|
AOT100/100 |
100-100 |
|
|
€3.37 |
|
AOT125/100 |
125-100 |
|
|
€3.37 |
|
AOT125/125 |
125-125 |
|
|
€4.04 |
|
AOT160/100 |
160-100 |
|
|
€3.37 |
|
AOT160/125 |
160-125 |
|
|
€4.04 |
|
AOT160/160 |
160-160 |
|
|
€4.88 |
|
AOT200/100 |
200-100 |
|
|
€3.70 |
|
AOT200/125 |
200-125 |
|
|
€4.04 |
|
AOT200/160 |
200-160 |
|
|
€5.22 |
|
AOT200/200 |
200-200 |
|
|
€6.35 |
|
AOT250/100 |
250-100 |
|
|
€3.63 |
|
AOT250/125 |
250-125 |
|
|
€4.04 |
|
AOT250/160 |
250-160 |
|
|
€5.22 |
|
AOT250/200 |
250-200 |
|
|
€6.54 |
|
AOT250/250 |
250-250 |
|
|
€8.56 |
|
AOT315/100 |
315-100 |
|
|
€4.54 |
|
AOT315/125 |
315-125 |
|
|
€4.23 |
|
AOT315/160 |
315-160 |
|
|
€5.14 |
|
AOT315/200 |
315-200 |
|
|
€6.39 |
|
AOT315/250 |
315-250 |
|
|
€9.33 |
|
AOT315/315 |
315-315 |
|
|
€17.96 |
|
AOT400/160 |
400-160 |
|
|
€6.83 |
|
AOT400/200 |
400-200 |
|
|
€6.61 |
|
AOT400/250 |
400-250 |
|
|
€9.59 |
|
AOT400/315 |
400-315 |
|
|
€16.83 |
|
AOT500/100 |
500-100 |
|
|
€4.42 |
|
AOT500/125 |
500-125 |
|
|
€5.45 |
|
AOT500/160 |
500-160 |
|
|
€8.13 |
| Nurodytos kainos be PVM |
Balninės atšakos su tarpine (segmentinis balnas)
|
Kodas |
Diametras |
|
|
Kaina |
|
AOT400/400 |
400-400 |
|
|
€29.09 |
|
AOT500/200 |
500-200 |
|
|
€8.58 |
|
AOT500/250 |
500-250 |
|
|
€10.72 |
|
AOT500/315 |
500-315 |
|
|
€14.28 |
|
AOT500/400 |
500-400 |
|
|
€25.43 |
|
AOT500/500 |
500-500 |
|
|
€39.64 |
|
AOT630/160 |
630-160 |
|
|
€8.25 |
|
AOT630/200 |
630-200 |
|
|
€8.63 |
|
AOT630/250 |
630-250 |
|
|
€10.43 |
|
AOT630/315 |
630-315 |
|
|
€13.97 |
|
AOT630/400 |
630-400 |
|
|
€23.46 |
|
AOT630/500 |
630-500 |
|
|
€33.65 |
|
AOT630/630 |
630-630 |
|
|
€58.80 |
| Nurodytos kainos be PVM |
Pravala apvaliam ortakiui
|
Kodas |
Ortakio diametras |
Pravalos ilgis, mm |
Pravalos plotis, mm |
Kaina |
|
IPR100 |
100 |
180 |
80 |
€7.29 |
|
IPR125 |
125 |
180 |
80 |
€7.59 |
|
IPR160 |
160 |
200 |
100 |
€12.43 |
|
IPR200 |
200 |
200 |
100 |
€12.43 |
|
IPR250 |
250 |
200 |
100 |
€12.43 |
|
IPR315 |
315 |
200 |
100 |
€12.43 |
|
IPR400 |
400 |
300 |
200 |
€16.44 |
|
IPR500 |
500 |
300 |
200 |
€16.44 |
| Nurodytos kainos be PVM |
