Inspekciniai šuliniai

Inspekciniai šuliniai skirti buitinių nuotekų, lietaus nuotekų ir drenažo sistemų vamzdynų priežiūrai (patikrinimui) bei valymui.

Atsižvelgus į šulinių paskirtį ir konstrukciją, inspekciniai šuliniai gali būti skirstomi į:

Buitinių nuotekų šulinius
Lietaus vandens surinkimo šulinius
Drenažinius šulinius

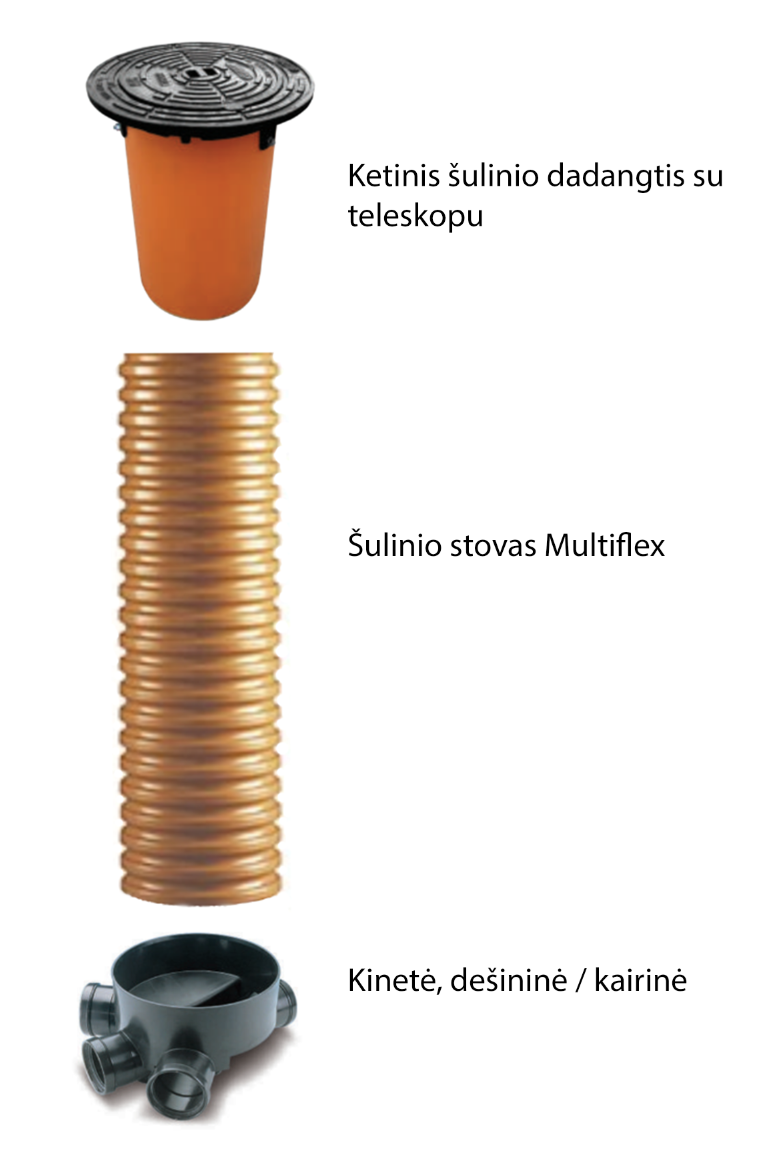

Inspekcinio šulinio schema buitinių ir lietaus nuotėkų sistemose

Šulinio konstrukciją sudaro šie pagrindiniai komponentai:

šulinio dugnas arba kinetė su profiliuota latakine dalimi, su sandarinimo žiedu;
šulinio stovas – gofruotas vamzdis, atliekantis šulinio šachtos funkciją;
dangtis su rėmu.

Kiekviena šių dalių, priklausimai nuo šulinio konkrečios paskirties, gali būti skirtingų tipų.

Kinetė gaminama kaip monolitinis gaminys ir tiekiama su žiediniu sandarikliu, su suformuotu 1,5% dugno nuolydžiu . Kinetės, skirtos 110 mm – 200 mm skersmens nuotakyno vamzdžiams, gaminamos iš polipropileno (PP). Jų vidinių sienelių paviršius yra lygus, todėl nesikaupia nuosėdos ir apnašos, dėl kurių galėtų užsikišti visa lauko nuotekų ar drenažo sistema. Šulinio pagrindas gali skirtis savo konstrukciniais ypatumais, priklausomai nuo šulinio paskirties:

praleidžiamoji (tiesi) kinetė nekeičiant nuotekų tekėjimo krypties;
jungiamoji kinetė su viena šonine atšaka – dešinine ar kairine;
jungiamoji kinetė su dviem šoninėmis atšakomis – dešinine ir kairine;
dugnas.

Buitinių nuotekų ir drenažinių šulinių sistemos gofruoti stovai DN315 ir DN425 gaminami iš polipropileno (PP) 6m ilgio ir gali būti pjaustomi pagal poreikį.

Priklausomai nuo to, kur šulinys montuojamas ir nuo jo paskirties (drenažinis, lietaus surinkimo ar nuotekų), jo sudedamosios dalys gali skirtis.

Gatvėje, kur važiuoja sunkusis transportas, gali būti montuojami tik dideles apkrovas atlaikantys šulinių dangčiai (D400 klasės dangčiai). Ten, kur važiuoja automobiliai ne sunkesni nei 1,5 t, pakanka A15 klasės dangčių. Žaliose zonose ir vietose, kur nesusiduriama su apkrovimais, leistina naudoti polipropileno (PP) dangčius be apkrovos. Todėl pasiūloje gali būti šie šulinių dangčiai, skirti buitinių nuotekų ir drenažinių šulinių sistemoms:

A15 klasės (1,5 t) aklinas PP dangtis
D400 klasės (40t) aklinas ketinis dangtis su rėmu (su teleskopiniu vamzdžiu)
D400 klasės (40 t) ketinės grotelės su rėmu (su teleskopiniu vamzdžiu) ir t.t.

Priklausomai nuo šulinių sistemos įrengimo vietos, tinkamos apkrovos dangčiai pasirenkami atsižvelgiant į techninius projekto reikalavimus.

Šulinių montavimas ir priežiūra

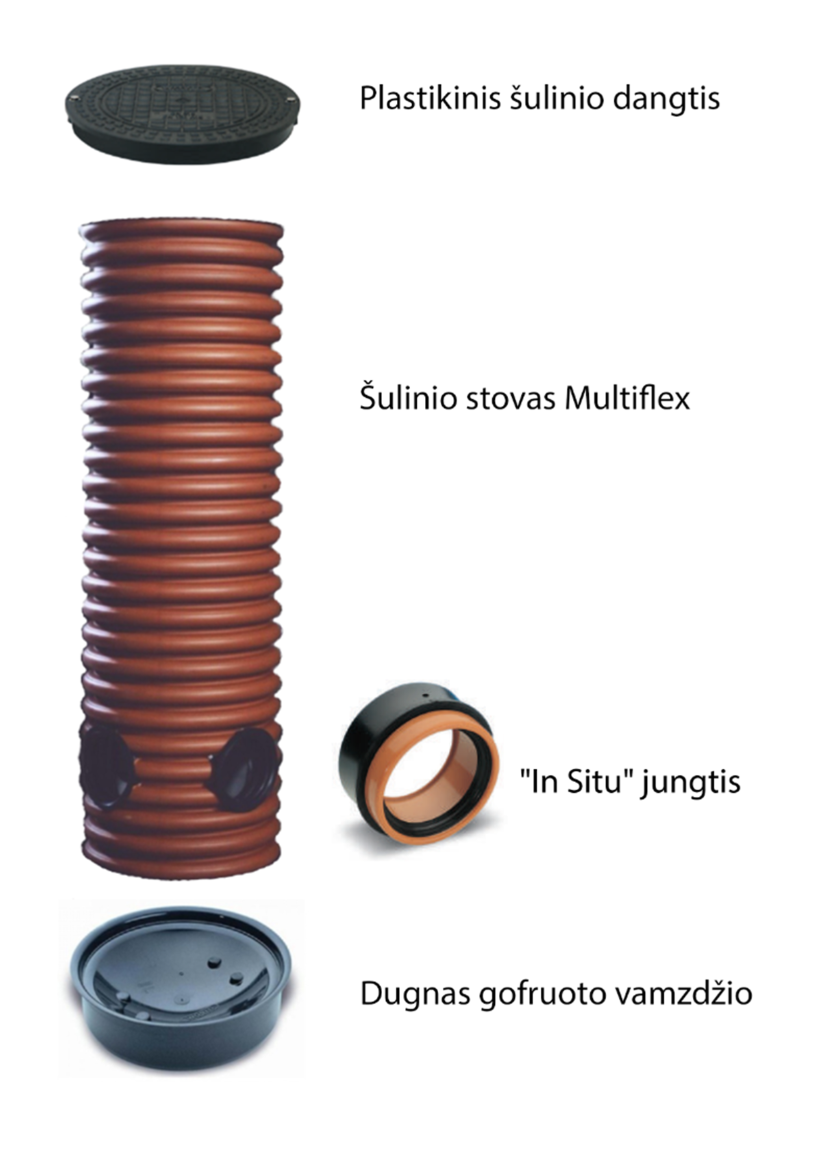

Drenažinio šulinio su „In situ” mova schema

Prieš pradedant montuoti šulinius, pirmiausia tinkamai paruošiama tranšėja: šalinami visi dideli ir aštrūs akmenys, supilamas gruntas. Labai svarbu tinkamai paruošti pagrindą – jį sutankinti ir išlyginti. Šiuo atveju galima naudoti stambaus arba vidutinio stambumo smėlį, kurio frakcijos stambumas <20 mm. Paties pagrindo storis turi siekti ne mažesnį nei 10 cm plotį.

Šulinio dugnas pastatomas ant jau paruošto pagrindo ir įspaudžiamas taip, kad po juo neliktų tuščių ertmių. Tuomet prijungiami nuotekų vamzdžiai, kurie turi būti užpilami bent 10-15 cm storio smėlio sluoksniu virš vamzdžių paviršiaus.

Nupjaunamas reikiamo ilgio šulinio stovo vamzdis (gofruoti šulinio stovai pjaunami per išorinį vamzdžio išgaubimą), nupjautas galas nušlifuojamas.

Šulinio dugnas nuvalomas, tuomet dugno vidus ir tarpinė sutepama specialiu montavimo tepalu. Tarpinė užmaunama ant pirmo šulinio stovo išorės žiedo, o pats stovas įstatomas į šulinio dugną. Stovo sutvirtinimui užpilamas lengvai tankinamas gruntas.

Montuojant ketaus šulinio dangtį su teleskopu, stovo viršus nupjaunamas per išorinį išgaubimą. Tarpinė įdedama į pirmą vidinį šulinio stovo žiedą (prieš tai sutepus stovo žiedą ir tarpinę specialiu montavimo tepalu) ir įstatomas ketinis šulinio dangtis su teleskopu. Ketinio dangčio teleskopas įleidžiamas į stovo vidų (mažiausiai 20 cm gylyje). Montojant dangtį su teleskopu 30% teleskopo ilgio turi likti šulinio stove.

Inspekciniai šuliniai tiesiose linijų ruožuose įrengiami ne rečiau kaip kas 50m, taip pat posūkiuose bei nuolydžio pasikeitimo vietose.

Šie šuliniai nėra pritaikyti darbui jų viduje. Vamzdynų valymai, perplovimai, deformacijų nustatymai ir panašūs darbai atliekami nuotoliniu būdu iš paviršiaus.

Buitinių nuotėkų ir drenažinių šulinių sistemos privalumai:

Šuliniai iš polipropileno (PP) labai atsparūs agresyvioms nuotėkoms.
Išlaiko didesnius temperatūrinius svyravimus už PVC ir PE, trumpalaikė darbinė temperatūra gali būti net iki 110°C.
Maksimali ilgalaikė darbinė temperatūra: 60°C.
PP šuliniai nepraranda savo plastinių savybių net esant labai žemoms temperatūroms (-20°C).
Didelis šulinio mechaninis atsparumas esant didelėms grunto bei transporto apkrovoms.
Galimybė naudoti esant labai aukštam gruntinių vandenų lygiui.
Garantuotas šulinio jungčių ir suvirintų vietų 0,5 bar sandarumas.
PP šuliniai žymiai atsparesni mechaniniams smūgiams.
Iš PP gaminami šuliniai kur kas atsparesni korozijai nei betoniniai.
Atsparumas biologinei taršai (apaugimas gleivėmis, grybeliais, pelėsiais).
Galima praplauti aukšto spaudimo srove.
Galimybė atlikti papildomus prijungimus virš kinetės panaudojant 110 mm, 160 mm ir 200mm skersmens vietoje montuojamas („in situ“) movas.
Lengvas ir greitas sistemos elementų montavimas, mažas svoris palengvina ir pagreitina montavimą ir transportavimą.
Suderinamumas su kitomis sistemomis, plačios pritaikymo galimybės.

Spausdinti kainininką

Dugnas gofruoto vamzdžio

Kodas	Diametras			Kaina
213600056	315			€25.16
Nurodytos kainos be PVM

Dugnas RCP 425 gofruoto vamzdžio

Kodas	Diametras			Kaina
661600	425			€23.66
Nurodytos kainos be PVM

Kinetė, tiesi I tipo

Kodas	Diametras	Kaina
213601113	315DN110	€85.38
213601613	315DN160	€91.76
213602013	315DN200	€103.27
35100	425DN110	€44.80
35130	425DN160	€46.63
35215	425DN200	€53.93
Nurodytos kainos be PVM

Kinetė, tiesi I tipo, gofruota

Kodas	Diametras			Kaina
213601619	315DN160			€91.76
Nurodytos kainos be PVM

Kinetė, dešininė / kairinė II tipo

Kodas	Diametras	Kaina
213601123	315DN110	€90.48
213601623	315DN160	€94.33
213602023	315DN200	€109.64
35110	425DN110	€52.74
35115	425DN160	€55.05
35210	425DN200	€57.64
Nurodytos kainos be PVM

Kinetė, dešininė / kairinė II tipo, gofruota

Kodas	Diametras			Kaina
213601629	315DN160			€94.33
Nurodytos kainos be PVM

Kinetė, kairinė (III tipo)

Kodas	Diametras	Kaina
213601133	315DN110	€102.54
213601633	315DN160	€130.64
213602033	315DN200	€161.33
Nurodytos kainos be PVM

Kinetė, dešininė (IV tipo)

Kodas	Diametras	Kaina
213601143	315DN110	€102.54
213601643	315DN160	€130.64
213602043	315DN200	€161.33
Nurodytos kainos be PVM

Šulinio stovas Multiflex

Kodas	Diametras	Ilgis, mm		Kaina
2036460133	315	6000		€237.03
Nurodytos kainos be PVM

Šulinio stovas, PP juodas

Kodas	Diametras	Ilgis, mm		Kaina
35060	425	6000		€150.23
Nurodytos kainos be PVM

Dangtis šuliniui

Kodas	Tipas	Matmenys	Apkrovų klasė	Kaina
ŠU081580W	Plastikinis	DN315	A15 (1,5t)	€24.18
35400	Plastikinis	DN425	A15 (1,5t)	€19.63
Nurodytos kainos be PVM

Dangtis šuliniui

Kodas	Tipas	Matmenys	Apkrovų klasė	Kaina
TC315	Aklinas, ketaus su teleskopu ir tarpine	DN315 L500	D400 (40t)	€130.00
Nurodytos kainos be PVM

Dangtis šuliniui RCP

Kodas	Tipas	Matmenys	Apkrovų klasė	Kaina
35426	Aklinas, ketaus su teleskopu	DN425 L650	D400 (40t)	€150.25
Nurodytos kainos be PVM

Tarpinė dangčiui RCP

Kodas	Matmenys			Kaina
35060	DN425			€150.23
Nurodytos kainos be PVM

Dangtis šuliniui

Kodas	Tipas	Matmenys	Apkrovų klasė	Kaina
TG315	Grotelės, ketaus su teleskopu ir tarpine	DN315 L500	D400 (40t)	€66.00
Nurodytos kainos be PVM

Dangtis šuliniui

Kodas	Tipas	Matmenys	Apkrovų klasė	Kaina
35425.	Grotelės, ketaus	DN425 RCP/TL-400 su teleskopu	D400 (40t)	€200.36
Nurodytos kainos be PVM

"In Situ" jungtis

Kodas	Diametras	Kaina
0544505	110	€15.96
0544507	160	€27.35
293742097	200	€56.79
Nurodytos kainos be PVM

"In Situ" tarpiklis

Kodas	Diametras	Kaina
34615	110	€6.63
34620	160	€8.03
Nurodytos kainos be PVM
