HL atbuliniai vožtuvai
Šiandien HL (Austrija) yra viena pirmaujančių kompanijų sifonų, kanalizacijos ir sanitarinių jungiamųjų detalių gamybos srityje. Kompanija gamina produktus, skirtus saugiai nuvesti nuotėkų vandenis į jiems skirtą vietą bei apsaugoti pastatus nuo nuotėkų vandenų iš išorinių tinklų. HL atbuliniai vožtuvai – tai viena iš daugelio HL produktų grupių, kuri yra skirta apsaugoti nuo užtvindymo rūsių ir pusrūsių patalpas, esančias žemiau artimiausio kanalizacijos šulinio, užsikimšus arba persipildžius išoriniam tinklui.
HL atbulinių vožtuvų projektavimo bei montavimo ypatybės
Susidarius teršalų kamščiui išoriniuose kanalizacijos tinkluose, pastato viduje nuotėkų lygis gali pakilti iki artimiausio kanalizacijos šulinio lygio arba virš jo (virš grunto lygio). Tokiu atveju, jei rūsiuose arba pusrūsiuose yra sumontuoti santechniniai įrenginiai, tai šios patalpos per juos bus užtvindytos. Kad būtų galima išvengti tokių žalingų pasekmių, leidžiama prijungti atitinkamus sanitarinius įrenginius prie atskiros kanalizacijos sistemos, kuri būtų atskirta nuo aukščiau esančių patalpų kanalizacijos sistemos. Tokiu atveju, pastarajai kanalizacijos sistemai įrengiamas atskiras išleidimas, sumontuojant jame automatizuotą blokuotės įrenginį (atbulinį vožtuvą ir pan.). Tuomet išorinio kanalizacijos tinklo perpildymo atveju, užsidaro kanalizacijos uždoris ir tinklo atkarpa nuo uždorio iki artimiausio kanalizacijos šulinio tampa slėgine! Projektuojant ir montuojant kanalizacijos sistemą, būtina atsižvelgti į pasirenkamų vamzdžių tipą, kad apsaugotume rūsio patalpas nuo užtvindymo per vamzdyno sujungimo elementus: be slėgiai (iki 5 m vandens stulpo) ar slėginiai.

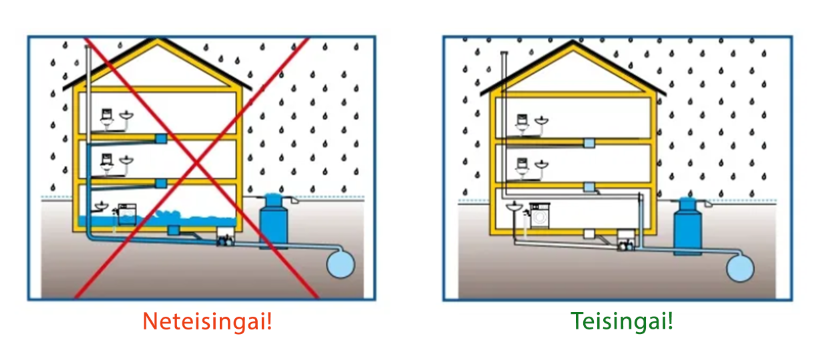

Kitaip tariant, labai svarbu numatyti tinkamą vietą HL atbulinio vožtuvo montavimui bei eksploatavimui. Pagrindinė atbulinio vožtuvo užduotis – tik rūsio arba apatinio aukšto nuotėkų sistemos apsauga nuo užtvindymo iš išorinių tinklų. Viršutiniai aukštai turi būti pajungiami už atbulinio vožtuvo. Jei atbulinis vožtuvas pajungiamas į bendrą sistemą, susidarius teršalų kamščiui nuotėkų sistemoje, atbulinis vožtuvas uždarys nuotėkų liniją, bet aukštesniuose pastato aukštuose besinaudojant santechniniais prietaisais, bus užpilami apatiniai aukštai per WC, praustuvus ir kitus įrenginius.
HL atbuliniai vožtuvai ir jų asortimentas
HL atbulinių vožtuvų užsklandos gaminamos iš nerūdijančio plieno – papildoma apsauga nuo graužikų (žiurkių) prasiskverbimo į gyvenamuosius namus kanalizacijos vamzdynais. Kitų gamintojų užsklandos dažniausiai yra iš lengvo plastiko. Tokio tipo užsklandos ne visada pilnai priglunda prie sandarinimo paviršiaus, palieka nedidelius plyšius, per kuriuos ir toliau sunkiasi vanduo.
Siūlomos šios HL atbulinių vožtuvų serijos apsaugai nuo kanalizacijos sistemos užtvindymo:
- Rutulinis atbulinis vožtuvas, montuojamas vertikaliai arba horizontaliai nuotėkų vandenims, neturintiems fekalijų, skirtas vieno ar kelių santechninių įrenginių apsaugai nuo užtvindymo (HL4);
- Atbulinis vožtuvas (galinis), montuojamas į kanalizacijos šulinį įvedamo vamzdžio gale (HL710.0, HL715.0, HL720.0);
- Atbulinis vožtuvas su viena užsklanda iš nerūdijančio plieno ir pravalymo dangteliu, skirtas lietaus nuotėkoms. Montuojamas prie-duobėje arba apžiūros šulinyje (HL710, HL715, HL720);
- Atbulinis vožtuvas su viena užsklanda iš nerūdijančio plieno, pravalymo dangteliu ir rankinio uždarymo galimybe, skirtas lietaus nuotėkoms (HL710.1, HL715.1, HL720.1);
- Atbulinis vožtuvas su dviem užsklandom iš nerūdijančio plieno, pravalymo dangteliu ir rankinio uždarymo galimybe. Skirtas lietaus ir fekalinėms nuotėkoms (HL710.2, HL715.2, HL720.2);
- Atbulinis elektrifikuotas vožtuvas su dviem užsklandom, pravalymo dangteliu ir rankinio uždarymo galimybe. Komplekte su vandens lygio davikliu, elektros pavara (maitinimas iš tinklo -230 V (+10 % / -15 %) /0,5 A – 50 Hz), valdymo bloku su akumuliatoriumi (veikia iki 48h po elektros išjungimo), valdymo kabeliu (6 m, PUR, 5 x 0,75 mm²), sujungimui su valdymo bloku ir vožtuvo elektrine pavara. Variklis: įtampa 12 V. Skirtas lietaus ir fekalinėms nuotėkoms (HL710.2EPC, HL715.2EPC).

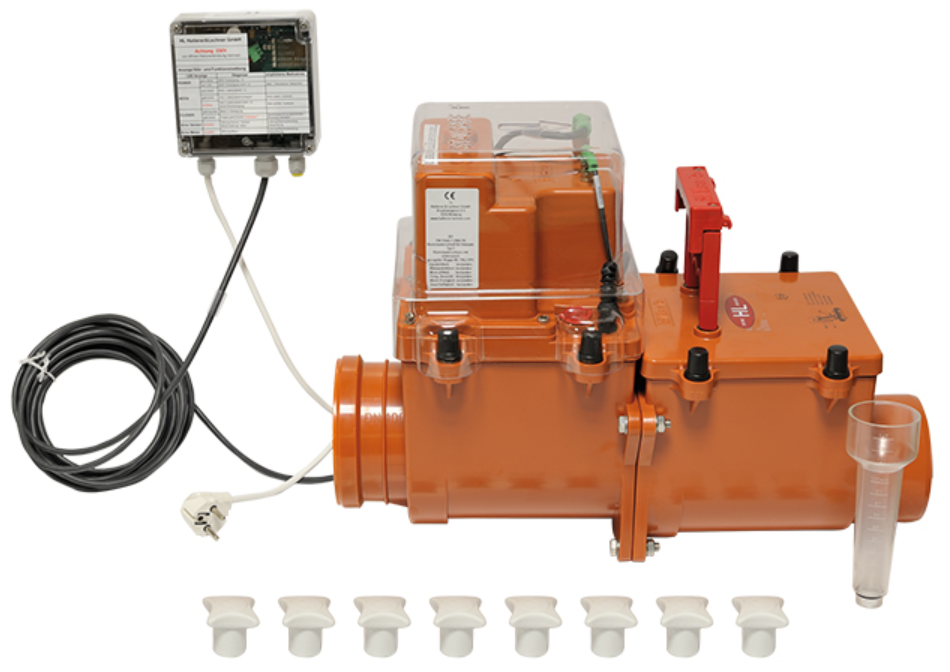

Atbulinis vožtuvas – revizinis su elektrine uždarymo pavara (DN110,DN160)
HL atbulinių vožtuvų techniniai duomenys:
- Medžiaga: Akrilnitrilo-butadienstirenas (ABS), Polipropilenas (PP);
- Pajungimas: DN110, DN160, DN200;
- Išleidimas: Horizontalus (išskyrus rutulinį atbulinį vožtuvą HL4 – galimas vertikalus ir horizontalus montavimas);
- Vožtuvo užsklandos: Nerūdijantis plienas;
- Montuojama: Sujungimui su plastikiniu moviniu vamzdžiu;
- Standartas: Atitinka EN 13564.
HL atbulinių vožtuvų privalumai:
- HL vožtuvų korpusas pagamintas iš smūgiams atsparaus ABS;
- HL vožtuvai turi nerūdijančio plieno užsklandas, kas apsaugo nuo graužikų;
- HL vožtuvų užsklandos atsidaro pilnu 100% vamzdžio diametru. Teršalai nesikaupia ant sienelių;
- HL vožtuvai turi trigubas tarpines. Tai užtikrina uždarymo sandarumą;
- HL įvedimo vamzdžiui pakankamas 2% nuolydis. Kitiems gamintojams reikia 7% įvedimo vamzdžio nuolydžio.
Elektros pavara valdomiems atbuliniams vožtuvams privalomos specialisto paleidimo – derinimo procedūros garantijų išsaugojimui!
Pagal HL gamyklos rekomendacijas, kas 6 mėnesiai turi būti atliekami atbulinio vožtuvo funkcionalumo ir hermetiškumo bandymai. Taip pat nuosėdų ir kitų nešvarumų pašalinimas.
Platesnė HL atbulinių vožtuvų apžvalga: rasite čia.
Spausdinti kainininką
Rutulinis atbulinis vožtuvas
| Kodas | Diametras | Pralaidumas, l/s | Kaina | |
|---|---|---|---|---|
| HL4 | DN50 | 1,36 | €62.24 | |
| Nurodytos kainos be PVM | ||||
Atbuliniai vožtuvai - šuliniui su automatine užsklanda
| Kodas | Diametras | Kaina | ||
|---|---|---|---|---|
| HL710.0 | DN110 | €230.85 | ||
| HL715.0 | DN160 | €318.39 | ||
| HL720.0 | DN200 | €467.70 | ||
| Nurodytos kainos be PVM | ||||
Atbuliniai vožtuvai – reviziniai su automatine užsklanda
| Kodas | Diametras | Kaina | ||
|---|---|---|---|---|
| HL710 | DN110 | €230.85 | ||
| HL715 | DN160 | €318.39 | ||
| HL720 | DN200 | €467.70 | ||
| Nurodytos kainos be PVM | ||||
Atbuliniai vožtuvai – reviziniai su automatine ir mechanine užsklanda
| Kodas | Diametras | Kaina | ||
|---|---|---|---|---|
| HL710.1 | DN110 | €360.43 | ||
| HL715.1 | DN160 | €579.99 | ||
| HL720.1 | DN200 | €710.29 | ||
| Nurodytos kainos be PVM | ||||
Atbuliniai vožtuvai – reviziniai su dviguba mechanine užsklanda
| Kodas | Diametras | Kaina | ||
|---|---|---|---|---|
| HL710.2 | DN110 | €502.91 | ||
| HL715.2 | DN160 | €675.49 | ||
| HL720.2 | DN200 | €1,111.27 | ||
| Nurodytos kainos be PVM | ||||
Atbuliniai vožtuvai – reviziniai su dviguba mechanine užsklanda ir elektrine uždarymo pavara
| Kodas | Diametras | Kaina | ||
|---|---|---|---|---|
| HL710.2EPC | DN110 | €2,571.23 | ||
| HL715.2EPC | DN160 | €2,891.98 | ||
| Nurodytos kainos be PVM | ||||
