Srieginės žalvarinės jungtys

Srieginės žalvarinės ir nikeliuotos metalinių vamzdžių jungtys skirtos vidaus šildymo ir vandentiekio  sistemoms bei kondicionavimo įrenginiams montuoti. Gali būti naudojamos tiek individualių, tiek ir pramoninių vamzdynų sistemose. Platus gaminių asortimentas, kaip žalvarinės aklės, alkūnės, movos, nipeliai, trišakiai, įvorės, išardomos jungtys,  prailgintojai ir pan., užtikrina lanksčius sistemų montavimo sprendimus. Itališka kokybė.

Techniniai duomenys:

• Medžiaga:

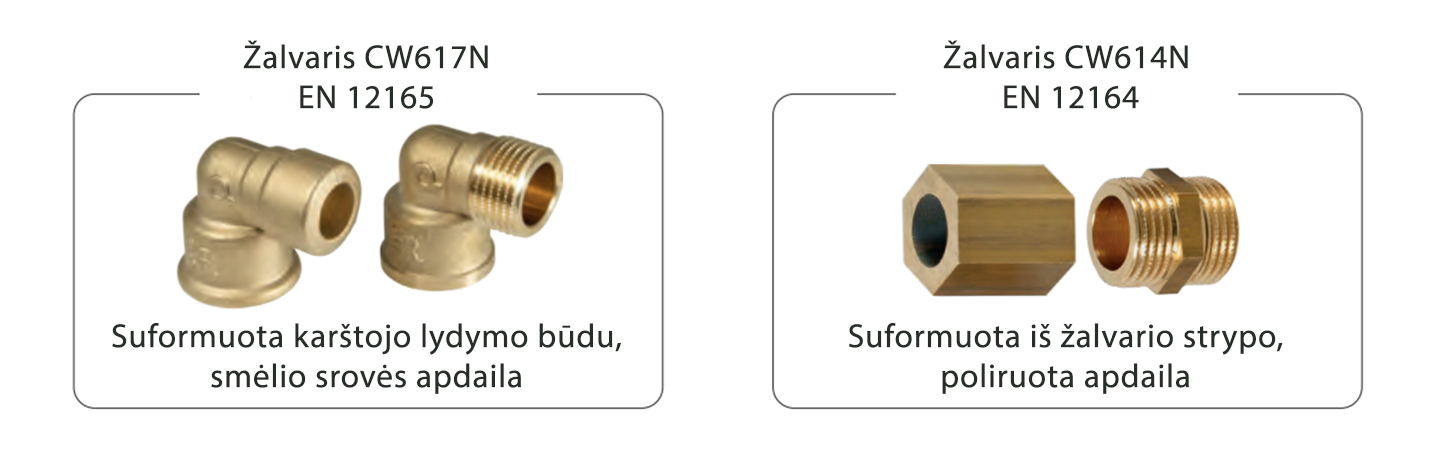

Karštojo lydymo būdu suformuotos žalvarinės CW617N EN 12165 jungiamosios detalės (smėlio srovės apdaila). Pagamintos iš aukštos kokybės žalvario,          naudojant CW617N lydinį, atitinkantį EN12164-12165 ir DIN 50930-6 UBA-4MS.

Jungiamosios detalės pagamintos iš žalvario strypo CW614N, atitinkančio EN 12164, (poliruota apdaila).

• Spalva: tamsiai geltona spalva.
• Dydžiai: galimi nuo 3/8 “iki 2“.
• Suderinamumas: su plieniniais vamzdžiais, atitinkančiais ISO 65 ir EN 10255.
• Atsparumas temperatūrai: iki + 120°C.
• Maksimalus darbinis slėgis:

3/8” ÷ 1/2” = 50 bar

3/4” ÷ 1” = 40 bar

11/4” ÷ 11/2” = 30 bar

2” = 25 bar

• Tiekimo formos: yra galimi smėlio srove, nikeliu padengtais (geresnė apsauga nuo atmosferos veiksnių) ir chromuotais (kai to reikalauja atitinkama išvaizda) paviršiais.
• Žalvaris atitinka: DIN 50930-6; D.M.174; Direktyva 2011/65 / EB (ROHS II).

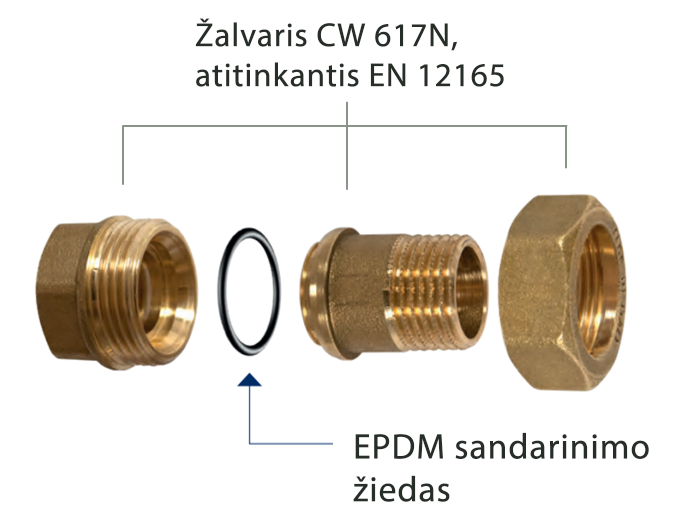

Žalvarinės išardomos jungtys

• Karštai suformuotos žalvarinės CW617N EN 12165 jungiamosios detalės, (smėlio srovės apdaila).
• Jungiamosios detalės iš žalvario strypo CW617N EN 12164.
• Tinkamas sriegio ilgis, užtikrinantis optimalias movas.
• Galima įsigyti su nikelio apdaila, kad būtų geresnė apsauga nuo atmosferos veiksnių.
• Suderinamos su plieniniais vamzdžiais, atitinkančiais ISO 65 ir EN 10255.
• EPDM sandarinimo žiedas, užtikrinantis maksimalų saugumą.
• Žalvaris atitinka: DIN 50930-6; D.M.174; Direktyva 2011/65 / EB (ROHS II).

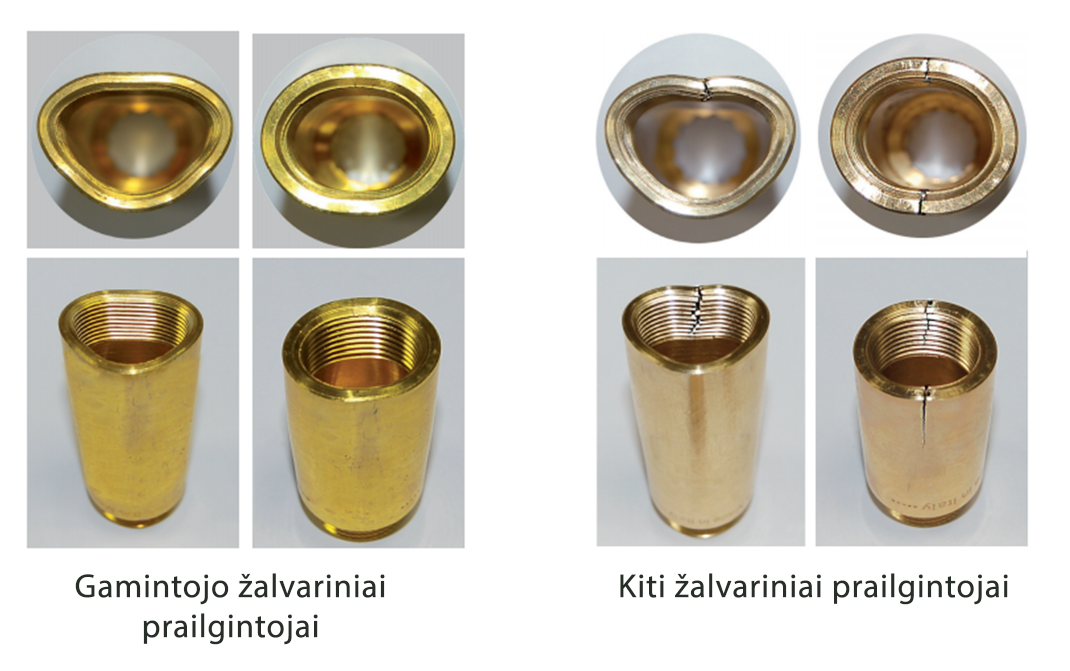

Žalvariniai prailgintojai

Gamintojo prailgintojai yra pagaminti iš specialaus žalvario lydinio, kuris nėra toks trapus, palyginus su kitais šios grupės detalių prailgintojais. Veržiant jis netrūksta, kaip įprastiniai, o deformuojasi.

Prailgintojai pagaminti iš žalvario UNI EN 12164/12168 CW 617 N (DIN 50930-6) ir yra tamsiai geltonos spalvos. Tinkami montuoti įrengimuose, kuriuose yra tiesioginis sąlytis su maistiniais skysčiais, skirtais žmonių vartojimui.

Lydinio kietumas: HB 2,5 / 62,5 ≤ 115 (atitinka DIN 3523).

Nėra lūžių, jei juos radialiai suspaudžianti deformacija yra didesnė nei 7% skersmens.

Įtrūkimų neatsiranda (plastinė deformacija), jei radialinis suspaudimas > 400 Kgf.

Prailgintojai gali būti suderinami su:

• UNI EN ISO 228-1: 2003 cilindriniais išoriniais srieginiais galais;
• UNI EN 10226-2: 2006 kūginiais išoriniais srieginiais galais;
• UNI EN ISO 228-1: 2003 vidiniais srieginiais galais;

Terminio apdorojimo poveikis žalvario lydiniams

Žalvarinių jungčių gamybos metu atliekamos tam tikros būtinos mechaninės operacijos, kurios sukelia jų sukietėjimą ir dėl to padidėja trapumas. Šią problemą galima įveikti tinkamu terminiu apdorojimu. Jungiamųjų detalių kaitinimas tam tikroje temperatūroje per nustatytą laikotarpį leidžia „suminkštinti“ produktą. Šio etapo metu lydinyje vyksta kristalų deformacija, arba kitaip – pakartotinė kristalizacija. Tik dabar, buvęs trapus ir neatsparus lūžiams, jungiamųjų detalių lydinys pasižymi didesniu deformacijų „sugeriamumu“, atsparumu įtrūkimams. O estetiniu aspektu keičiasi ir gaminio spalva – ji tampa tamsesnė bei ryškesnė.



Montavimo rekomendacijos

• Patartina prieš pradedant montavimą, patikrinti ar nėra pakuotės bei produkto pažeidimų, idant ateityje sumontavus detales, išvengtume dar didesnių nuostolių.
• Naudokite tinkamus įrankius, kad nepažeistumėte jungiamųjų detalių.
• Atitinkamai perpjaukite vamzdį statmenai jo ašiai, naudodami tinkamus įrankius bei pašalinkite nuo vamzdžio drožlių likučius ar kitas atplaišas.
• Nemažiau svarbu, montuojant sriegines jungtis, atkreipti dėmesį į naudojamų medžiagų, atliekančių sandarinimo f-ją, kokybę bei kiekį, o taip pat pasirinkti tinkamą užveržimo jėgą. Tinkamai neįvertinus šių aplinkybių, galimi nuostoliai, atsiradę po sumontuotos sistemos paleidimo.
• Jungiamosios detalės sriegiui padegti naudokite šioms jungtims bei vamzdžių sistemai tinkamas izoliacines medžiagas, laikantis atitinkamų vamzdynų sistemų montavimo rekomendacijų.
• Prisukite jungiamąją detalę, užmautą ant vamzdžio, prieš tai įsitikinę, jog ji uždėta taisyklingai vamzdžio ašies atžvilgiu bei nėra pakrypusi.
• Priveržkite jungiamąją detalę tinkamu įrankiu, jos nepažeidžiant užveržimo metu. Tokiu būdu gausite tinkamą, sandarų vamzdžių sujungimą.

Dėmesio!

Būtina atkreipti dėmesį į skirtingų medžiagų komponentų montuojamoje sistemoje suderinamumą. Netinkami deriniai gali sukelti korozijos padarinius.

Maksimali srieginėms jungtims  su pasukama veržle užveržimo jėga sandariam detalių sujungimui lygi 30Nm.



Srieginių žalvarinių jungčių privalumai

• Jungtys pagamintos iš aukštos kokybės žalvario, naudojant CW617N ir CW614N lydinį, atitinkantį EN12164-12165 ir DIN 50930-6 UBA-4MS. Itališka kokybė.
• Puikus atsparumas aukštoms temperatūroms.
• Galimos kelios jungiamųjų detalių tiekimo formos pagal poreikį su skirtinga paviršių apdaila.
• Platus gaminių asortimentas užtikrina lanksčius sistemų montavimo sprendimus.
• Prailgintojai yra pagaminti iš specialaus žalvario lydinio, kuris nėra toks trapus, palyginus su kitais. Veržiant jis netrūksta, kaip įprastiniai, o deformuojasi.
