TECE flex vamzdžių sistema



TECE flex – tai universaliai panaudojama plastikinių vamzdžių montavimo sistema. TECE flex daugiasluoksnis vamzdis tinkamas geriamo vandens, šildymo, grindų šildymo bei suspausto oro sistemų montavimui. Šis universalus vamzdis dėl savo ypatingos konstrukcijos turi didelį saugumo rezervą, o jį kerpant jis lieka apvalus ir neatšerpetojęs. Vidinis vamzdis pagamintas iš DVGW registruoto bazinio PE-Xc vamzdžio. Todėl vamzdis atlaiko aukštą slėgį, temperatūrą ir yra atsparus korozijai. Lazeriu suvirinta aliuminio folija veikia kaip difuzinis barjeras ir tuo pačiu sumažina terminį vamzdžio pailgėjimą. TECE flex daugiasluoksnį vamzdį labai lengva sulenkti ranka, bet, nepaisant to, jis išlaiko savo formą ir yra tvirtas. Kadangi vamzdžio dengiamasis sluoksnis yra baltos spalvos, jį galima montuoti matomose vietose, pvz.: prijungiant radiatorius. Žalvariniai tvirtinimo elementai yra sertifikuoti ir patvirtinti naudoti geriamojo vandens, šildymo, dujų ir suslėgtojo oro sistemoms. Iš žalvario pagamintus tvirtinimo elementus rekomenduoja Vokietijos aplinkosaugos agentūra (UBA). Žalvariniai tvirtinimo elementai pripažįstami visoje Europoje, kaip tinkami visų lygių vandens kokybei pagal dabar galiojančius geriamojo vandens reglamentus. Todėl TECE flex tampa išties universaliai panaudojama vamzdynų montavimo sistema.

Remiantis ilgamete patirtimi (jau 25 metai), pasaulyje buvo sumontuota begalė vamzdynų sistemų, naudojantis šia TECE flex vamzdžių montavimo sistema. Per tą laiką suspausta milijonai vamzdžių jungčių – visoms joms buvo naudojamas tas pats ašinio suspaudimo principas: vamzdis išplečiamas ir stumiamas virš tvirtinimo elemento – viskas užtvirtinama užspaudžiamąja mova.





TECE flex vamzdžių sistemos pritaikymas

• Geriamo vandens sistemos: TECE flex vamzdžių sistema pagal DVGW patvirtinimą yra tinkama naudoti visoms geriamojo vandens sistemoms. Eksploatavimo trukmė – 50 metų. Naudojama ašinio suspaudimo technologija be guminės tarpinės: jungtys yra vientisos ir niekur negali kauptis stovintis nehigieniškas vanduo.
• Šildymo sistemos: Priderinus jungiamąsias tvirtinimo detales iš plataus asortimento, galima patenkinti įvairius šildymo sistemų montavimo sprendimus (pvz.: radiatorių jungiant nuo sienos ar grindų). Balti kompoziciniai vamzdžiai sumontavus vamzdynus atrodo gerai, o likučius ar nuopjovas galima panaudoti ir kitur, pvz., įrenginėjant geriamo vandens sistemą.
• Suslėgtojo oro sistemos: TECE flex plastikinių vamzdžių sistema leidžia montuoti suslėgto oro sistemas iki 63 mm dydžio. Plastikinių vamzdžių privalumas palyginti su metaliniais – suslėgto oro tiekimą galima greitai pritaikyti naujiems poreikiams. Tinka naudoti šių parametrų suslėgto oro sistemoms: vardinis slėgis 16 barų; darbinis slėgis 12 barų; didžiausia darbinė temperatūra 60°C; saugos faktorius 1,3. Tinka tos pačios tvirtinimo detalės ir kompozicinis vamzdis,  kaip ir šildymo bei geriamo vandens sistemoms.





Montavimas

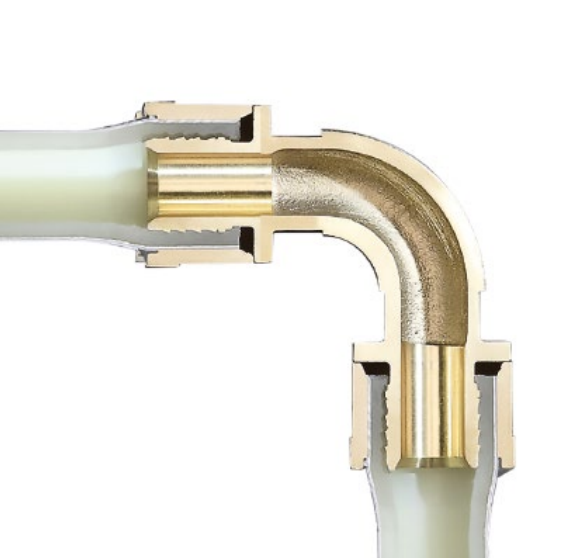

TECE flex vamzdžiai yra sandariai sujungiami su tvirtinimo elementais naudojant ašinio suspaudimo technologiją. Nereikia naudoti jokių papildomų guminių tarpinių arba sandarinimo juostų. Tokia  jungiamoji technologija be guminės tarpinės yra ypač atspari pakartotiniams jungimams ir labai higieniška. Kaip sandariklis naudojamas tik vamzdžių plastikas.

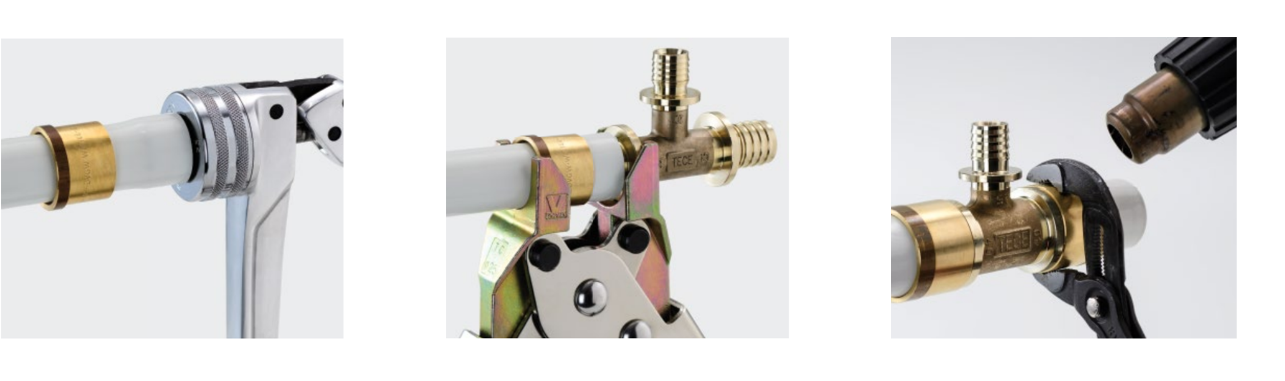

Naudojantis TECE flex technologija, pirmąjį vamzdį būtina išplėsti. Tvirtinimo elementas stumiamas į paruoštą vamzdį, o mova stumiama ant išplėsto vamzdžio iki tvirtinimo žiedo.

TECE flex kompoziciniai vamzdžiai, kurių vidinę dalį sudaro iš PE-Xc plastiko sudarytas vidinis sluoksnis, kuris pasižymi itin gera “atmintimi”. Tokiu būdu išplėsto vamzdžio medžiaga, grįždama į pradinę būseną, susitraukia atgal ant tvirtinimo antgalio, o slėginė mova papildomai apsaugo šią jungtį.

Jeigu montuojant sistemas kartais užpresuojamos ne tos jungtys, tai ne problema. Dirbant su metalinėmis TECE flex jungtimis, jas galima išardyti naudojant karštą orą, o pačią jungtį vėliau galima panaudoti dar kartą.



Techniniai duomenys

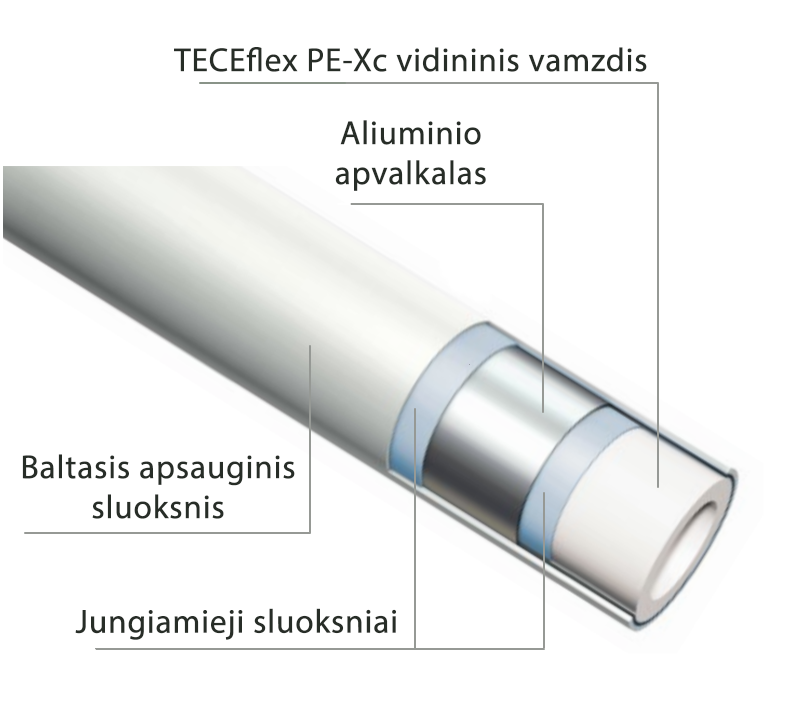

Medžiaga: TECE flex daugiasluoksnis kompozicinis vamzdis – PE-Xc / Al / PE-RT; jungtys – žalvaris.

Spalva: TECE flex vamzdis – baltas; jungtys – žalvario auksinė.

Atitinka: standartą DIN EN ISO 21003, klasę 2/10 bar geriamo vandens sistemoms ir klasę 5/10 bar šildymo sistemoms. TECE flex sertifikuota DVGW. Atitinka suslėgtojo oro sistemų keliamiems reikalavimams – patvirtintas Vokietijos techninės patikros sertifikatas TÜV.

Diametrai: nuo 14 iki 63 mm;

Tiekimo formos: rulonais arba štangomis; vamzdis, įvilktas į apsaugini šarvą (juodos spalvos gofruoto vamzdžio apvalkalo pavidalu) arba neizoliuotas.





TECE flex vamzdžių sistemos privalumai:

• Universalus vamzdis bei jungtys, tinkantys geriamo vandens, šilumos, suspausto oro sistemoms – itin universali TECE flex kompozicinių vamzdžių sistema.
• Baltas, vizualiai estetiškas vamzdžio paviršius, todėl gali būti montuojamas ir matomose vietose.
• Vamzdis lengvai lenkiamas, tačiau tvirtas (TECE flex kompoziciniai vamzdžiai yra žymiai atsparesni lūžimui) – ypač patogus darbas montuojant vamzdynų sistemas.
• Aukštas atsparumas slėgiui, temperatūrai ir korozijai.
• Atsparumas terminiam vamzdžio pailgėjimui.
• Pakartotiniams jungimams atspari jungiamoji technologija nenaudojant guminės tarpinės.
• Itin higieniškas prijungimas – nėra tarpų, kuriuose galėtų stovėti vanduo.
• Maži slėgio nuostoliai, nes vidinis tvirtinimo elemento ir vamzdžio skersmuo yra beveik vienodi.
• Ašinio suspaudimo technologija neturi jokių techninės priežiūros reikalavimų. Mova priekyje – tvirtas sujungimas.
• Žalvario tvirtinimo elementai yra patvirtinti, kaip universalūs, bet kokiai sričiai.
• Ekonomiškas medžiagų panaudojimas vamzdynų montavimo metu – vamzdžio likučius ar nuopjovas galima panaudoti ir kitur, pvz., įrenginėjant geriamo vandens sistemą.
• Eksploatavimo trukmė – 50 metų.



Gamintojas:

TECE GmbH, Vokietija

Vaizdo įrašas: „TECE flex“ – įstumiamos movos sistema



Plačiau apie TECE flex vamzdžių sistemą ir jos montavimą: rasite čia.

Kainoraštyje pateikta TECE flex daugiasluoksnio vamzdžio kaina už 1 m.
