Elektromovinės jungtys PE vamzdžiams

Elektromovinės jungtys naudojamos PE vamzdžiams sujungti bei atšakoms prijungti, tiesiant vandens ar dujų tiekimo vamzdynų sistemas.

Ar tai būtų nauja, ar renovacinio pobūdžio statyba – HD-PE vamzdžiai yra dažniausias pasirinkimas namų įvadams įrengti. HD-PE medžiaga statybų sektoriuje paranki tuo, jog yra lengvesnė, atspari korozijai ir įvairių cheminių medžiagų poveikiui, lengvai suvirinama, ilgaamžė.

Elektromovinės jungtys PE vamzdžiams paprastai gaminamos iš PE100 medžiagos ir atitinka EN 1555 bei EN 12201 standartų reikalavimams, atsparumo klasė PN10 (SDR 17), PN16 (SDR 11).

Visos elektromovinės jungtys PE vamzdžiams turi gamykloje įlietą plieninę spiralę, atliekančią kaitinimo funkciją. Jos virinamos elektriniais movinio suvirinimo aparatais, kuriais kaitinama spiralė sulydo elektrinę jungtį su vamzdžiu ar kitomis be spiralėmis PE jungtimis.

Elektromovinių jungčių PE vamzdžiams techniniai duomenys:Elektromovinės jungtys PE vamzdžiams

  • Medžiaga: didelio stiprumo polietilenas PE100, žalvaris (detalių sriegiai), plienas (jungties atvamzdžio dalis).
  • Spalva: juoda.
  • Darbinė temperatūra: -5 °C iki + 35 °C.
  • Atsparumo klasė: PN10 (SDR 17) / PN16 (SDR 11).
  • Galimi diametrai: 25 – 200 mm (gamykliniai galimi diametrai: 16 – 1200mm).

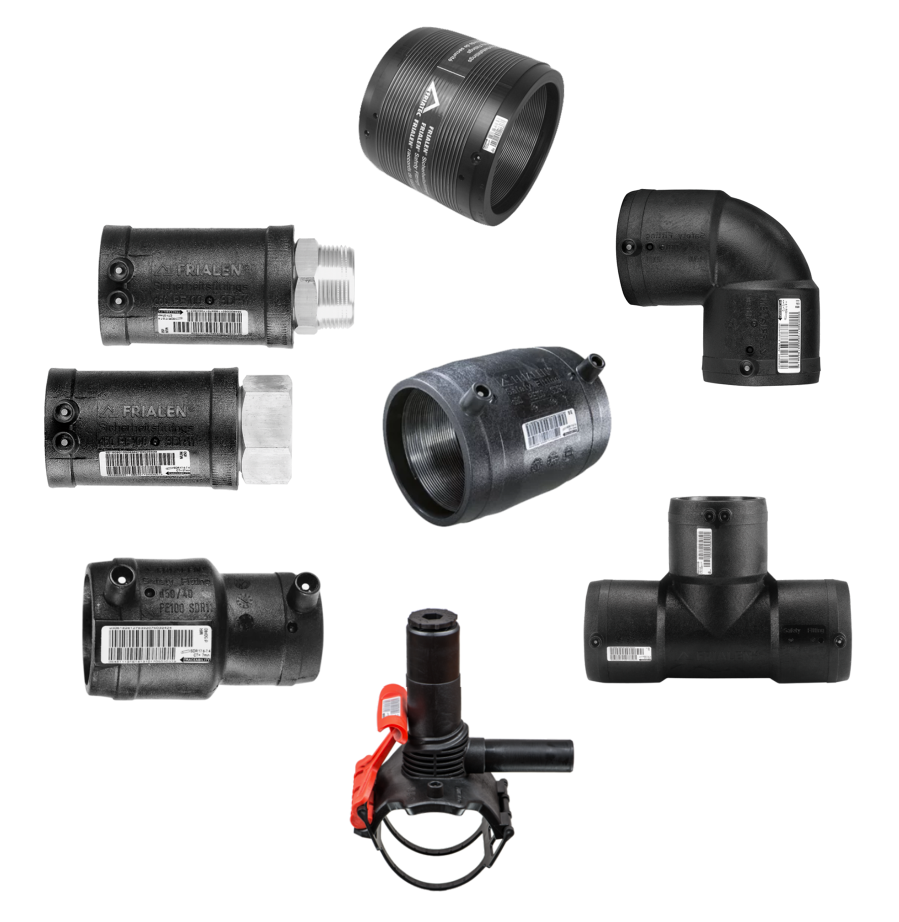

Elektromovinių jungčių PE vamzdžiams sistemą sudaro įvairių tipų:

  • Movos
  • Redukcinės movos
  • Alkūnės
  • Trišakiai
  • Perėjimai
  • Perėjimai PE/metalas
  • Balnai
  • Aklės
  • Flanšai bei flanšiniai adapteriai ir kt.

FRIALEN siūlo elektromovines jungtis Pe vamzdžiams, skirtas įvairiausiems dujotiekio ir vandentiekio vamzdynų montavimo sprendimams. Jie turi DVGW GW335-B2 sertifikatą su nuoroda į DV-8601AU2248, DV-8601AU2249, DV-8601AU2250.

FRIALEN patikimos jungtys gali būti virinamos su vamzdžiais, kurių SDR reikšmės yra nuo 17,6 (Smin = 3mm.) iki 11 pagal DIN 8074, ISO 4437, ISO 4427, EN 1555 ir EN 12201. Informacija apie virinamų vamzdžių SDR yra ir ant kiekvienos detalės brūkšninio kodo etiketės.



Slėgio apkrova PE100 elektromovinėms jungtims

FRIALEN patikimų jungčių slėginė apkrova išreiškiama SDR vienetais (SDR = Standard Dimension Ratio).

SDR = vamzdžio išorinis skersmuo /sienutės storis

Slėgio išraiškos pagal EN 1555, EN 12201, DIN 8074 ir 8075, atsižvelgiant į PE gaminių atsargos koeficientą C:

PE 100

(medžiaga, iš kurios pagaminta fasononė detalė)

Vandentiekyje Dujotiekyje
SDR Maks. darbinis slėgis barais
(C=1,25)
Maks. darbinis slėgis barais
(C=2)
17 10 5
11 16 10
9 20
7,4 25



Suvirinimas

FRIALEN elektrovomovinės jungtys PE vamzdžiams suvirinamos universaliais suvirinimo aparatais, pvz. FRIAMAT. Virinimo parametrai nuo brūkšninio kodo automatiškai perduodami aparatui.

Dauguma FRIALEN jungčių galima virinti aparatais, turinčiais pastovią 39,5 V virinimo įtampą su rankiniu virinimo laiko įvedimu. Virinimo laikas nurodytas ant brūkšninio kodo etiketės. Naudojant senesnius suvirinimo aparatus leidžiamas temperatūrinis virinimo diapazonas yra nuo -5 °C iki + 35 °C. Nurodytas suvirinimo laikas galioja tik šiame temperatūriniame diapazone.

FRIALEN movoms, alkūnėms, trišakiams, perėjimams PE/metalas brūkšniniame kode pateikiamas papildomomis raidėmis (C.T.) pažymėtas atvėsimui skirtas laikas yra laikas, kol galima judinti suvirintą siūlę.

Norint bandyti vamzdyną slėgiu, reikia išlaukti ilgesnį laiką (žr. gamintojo montavimo instrukciją).



FRIALEN elektromovinių jungčių Pe vamzdžiams asortimentas

Siūlomos dviejų tipų FRIALEN movos: MB mova su lengvai pašalinama centravimo atrama, ir UB mova be atramos – ją visą galima užstumti ant vamzdžio.

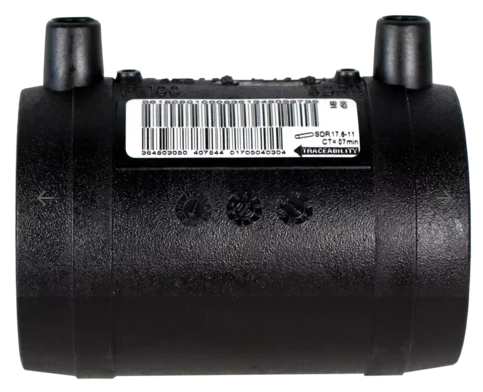

MB mova PE vamzdžiams

MB mova



MB mova su lengvai pašalinama atrama gali būti naudojama ir remontui. Mova yra su atviromis spiralėmis, kad  šiluma būtų optimaliai perduodama vamzdžiui, gili, plačios suvirinimo zonos, šaltosios zonos movos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių. Maksimalus leistinas darbinis slėgis – 16 barų vandentiekyje / 10 barų dujotiekyje.







UB mova PE vamzdžiams

UB mova



UB mova be atramos yra atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, turi plačias suvirinimo zonas, o šaltosios zonos movos galuose ir viduryje neleidžia ištekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių. Yra su virinimo indikatoriumi vizualiai suvirinimo proceso kontrolei. Naudojama su SDR 11 – 7,4 vamzdžiais. Maksimalus leistinas darbinis slėgis – 25 barai vandentiekyje.





Platus FRIALEN asortimentas renkantis alkūnes, trišakius ir redukcines movas, perėjimus:

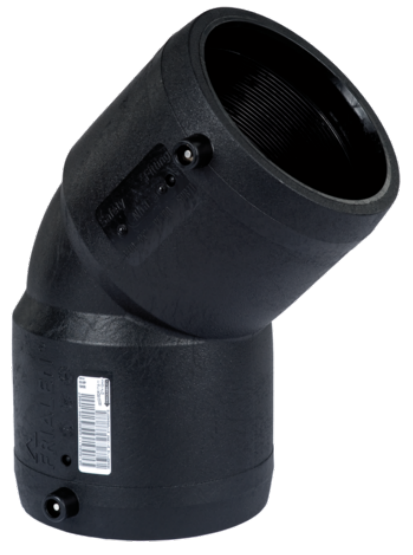

Alkūnė W45 PE vamzdžiams

Alkūnės W45, W90

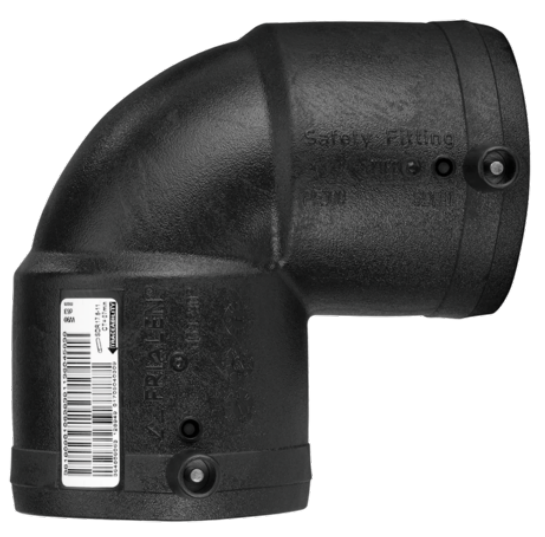

Alkūnė W90 PE vamzdžiams



Alkūnės yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, su giliu įmovimu, plačiomis suvirinimo zonomis, o šaltosios zonos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojamos be laikiklių. Maksimalus leistinas darbinis slėgis – 16 barų vandentiekyje / 10 barų dujotiekyje.

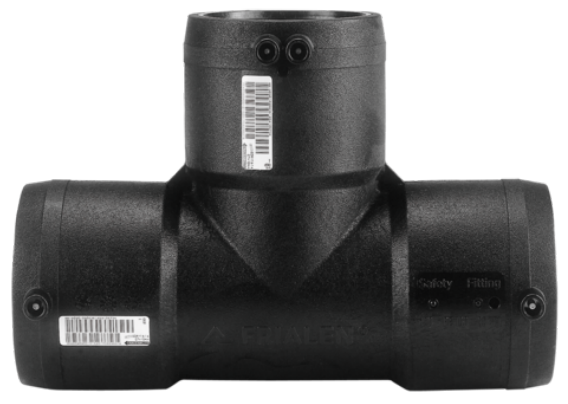

Trišakis T (T-pieces) PE vamzdžiams

Trišakis T



Trišakis T yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui visuose 3 galuose, su giliu įmovimu, su plačiomis suvirinimo zonomis. Šaltosios zonos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojamas be laikiklių. Priešingi trišakio galai virinami viena operacija, todėl visas trišakis virinamas dviem operacijomis. Maksimalus leistinas darbinis slėgis – 16 barų vandentiekyje / 10 barų dujotiekyje.

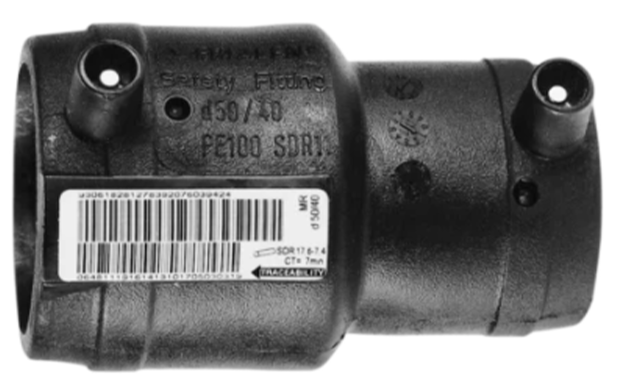

MR Redukcinė mova PE vamzdžiams

MR Redukcinė mova



MR Redukcinė mova yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, gili, su plačiomis suvirinimo zonomis, o šaltosios zonos movos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių. Maksimalus leistinas darbinis slėgis – 16 barų vandentiekyje / 10 barų dujotiekyje.







Perėjimai PE-HD/žalvaris PE vamzdžiams

Perėjimai PE-HD/žalvaris



FRIALEN perėjimai PE-HD/žalvaris (perėjimai į sriegį) – tai perėjimai nuo metalinių komponentų su sriegiu ir privirinamu galu prie PE-HD komponento. Tai kompaktiškos detalės, kurių PE-HD pusėje yra mova su atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, su giliu įmovimu, plačios suvirinimo zonos ir šaltosios zonos movos gale bei pereinamojoje srityje, neleidžiančios ištekėti išsilydžiusiam polietilenui. Galima montuoti be laikiklių. Žalvarinė įvorė gamintojo tvirtai įmontuota į PE-HD jungties dalį. Šios jungtys savaime sandarios su patentuota sandarinimo geometrija be elastomerinių tarpinių. Skirtos naudojimui vandentiekyje. Maksimalus leistinas darbinis slėgis – 16 barų.

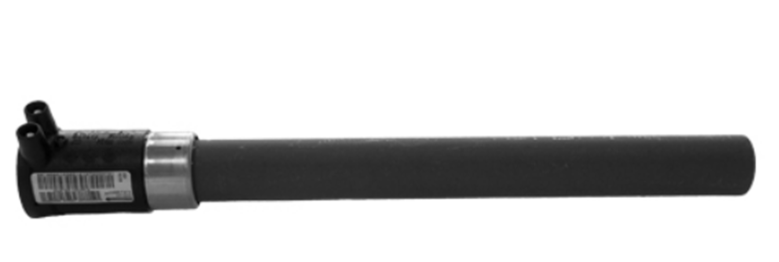

USTR perėjimas PE-HD/plienas

USTR perėjimas PE-HD/plienas

USTR perėjimas PE-HD/plienas – tai elektra virinama jungtis, PE-HD pusėje turinti movą su atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui. Pati jungtis yra su giliu įmovimu, plačios suvirinimo zonos ir šaltosios zonos movos gale bei pereinamojoje srityje, neleidžiančios ištekėti išsilydžiusiam polietilenui. Galimas montavimas be laikiklių. Plieninis atvamzdis gamintojo tvirtai įmontuotas į PE-HD jungties dalį. Jungtis savaime sandari su patentuota sandarinimo geometrija be elastomerinių tarpinių. Skirta naudojimui dujotiekyje. Maksimalus leistinas darbinis slėgis – 10 barų.

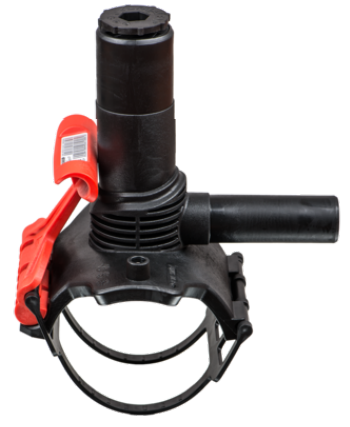

Balnas DAA

DAA slėginis balnas



Siūlomas DAA slėginis balnas-įpjova su pailgintu atvamzdžiu, skirtas be nutekėjimų ir drožlių įsipjauti į veikiantį iki 10 barų (dujotiekio) ar 16 barų (vandentiekio) vamzdyną. Integruotas grąžtas su viršutine ir apatine atramomis įstatytas į plastikinį intarpą su sriegiu. Su atvira spirale, kad šiluma optimaliai būtų perduodama vamzdžiui. Uždarantysis kamštelis įsisuka į vidų, yra tarpinė. Ant korpuso viršaus galima užvirinti aklę (K d50). Atvamzdžio ilgis apskaičiuotas dviem siūlėms.

FRIALEN balnai iki d63 diametro virinami tik su SDR11 vamzdžiais.

FRIALEN DAA slėginio balno montavimo instrukciją rasite čia.





Elektromovinių jungčių PE vamzdžiams privalumai:

  • Mažas svoris;
  • Atsparumas korozijai;
  • Atsparumas įvairių cheminių medžiagų poveikiams;
  • Patogus ir lengvas montavimas (lengvai suvirinama);
  • Didelis stiprumas (medžiagos tvirtumas);
  • Platus asortimentas: galima rinktis iš skirtingų PN slėgio klasių ir diametrų;
  • Kokybiškumas;
  • Ilgaamžiškumas;
  • Kiekviena Frialen detalė turi brūkšninį kodą su duomenų atsekimo informacija.



FRIALEN elektromovų montavimas

Pilna produktų techninė informacija yra pateikiama duomenų lapuose (žiūrėti Tech. literatūra gaminių kainoraštyje).



Spausdinti kainininką

MB mova, SDR 11

Kodas Diametras Ilgis, mm Kaina
612681 25 66 €4.23
612682 32 78 €3.99
612683 40 86 €4.69
612684 50 98 €6.72
612685 63 110 €6.57
612686 75 122 €12.36
612687 90 157 €13.33
612688 110 159 €15.03
612691 160 190 €27.20
Nurodytos kainos be PVM

UB mova, SDR 7.4

Kodas Diametras Ilgis, mm Kaina
616283 200 224
Nurodytos kainos be PVM

Perėjimas MR, SDR 11

Kodas Diametrai Ilgis, mm Kaina
615502 32 x 25 88 €8.38
616751 40 x 25 101
615388 40 x 32 98 €10.25
616752 50 x 25 107
612070 50 x 32 110 €11.51
612071 50 x 40 110 €12.10
615389 63 x32 125 €14.83
615390 63 x 40 125 €14.83
612072 63 x 50 125 €14.83
616583 75 x 63 143 €32.04
615391 90 x 50 160 €22.73
615392 90 x 63 160
616582 90 x 75 159 €38.66
615393 110 x 63 160 €35.21
615693 110 x 90 180 €35.61
615695 160 x 110 230 €62.84
Nurodytos kainos be PVM

Alkūnė W90, SDR 11

Kodas Diametras Kaina
612091 25
612093 32 €10.00
612095 40
612097 50 €15.25
612099 63 €17.47
612101 75 €24.53
612103 90 €31.30
612105 110 €44.23
615276 160 €121.85
616265 200 €208.15
Nurodytos kainos be PVM

Alkūnė W45, SDR 11

Kodas Diametras Kaina
616687 25
612092 32 €10.00
612094 40 €11.88
612096 50 €15.25
612098 63 €17.47
612100 75 €24.53
612102 90 €31.30
612104 110 €44.44
615275 160 €114.58
616264 200 €208.15
Nurodytos kainos be PVM

Trišakis T (T-pieces), SDR 11

Kodas Diametras Kaina
612165 75 €35.91
612166 90 €45.91
612167 110 €66.98
615277 160 €136.48
616266 200 €272.33
Nurodytos kainos be PVM

Perėjimas PE-HD/plienas USTR, SDR 11

Kodas Diametrai Ilgis, mm Kaina
612780 32 x 25 387 €56.20
612781 40 x 32 393 €67.39
612782 50 x 40 409 €65.71
612783 63 x 50 410 €84.26
612789 75 x 65 425 €178.57
612784 90 x 80 405 €270.07
612785 110 x 100 420 €309.66
612787 160 x 150 484 €473.22
612795 200 x 200 480
Nurodytos kainos be PVM

Perėjimas PE-HD/žalvaris su išoriniu sriegiu MUN, SDR 11

Kodas Diametras Sriegis Ilgis, mm Kaina
612712 32 1" 112
612709 32 1 1/4" 120
612698 32 1 1/2" 121
612721 40 1" 123
612713 40 1 1/4" 126
612718 40 1 1/2" 127
612725 40 2" 132
612719 50 1" 134
612716 50 1 1/4 136
612714 50 1 1/2 137
612706 50 2" 147
612722 63 1 1/4" 138 €89.63
612717 63 1 1/2" 137
612715 63 2" 142
612694 75 2" 165 €154.44
612695 75 2 1/2" 167 €155.88
Nurodytos kainos be PVM

Perėjimas PE-HD/žalvaris su vidiniu sriegiu MUM, SDR 11

Kodas Diametras Sriegis Ilgis, mm Kaina
612595 32 1" 112
612596 40 1 1/4" 121
612692 50 1 1/2" 136
612708 63 1 1/2" 141
612693 63 2" 141
Nurodytos kainos be PVM

Slėginis balnas DAA, SDR 11

Kodas Diametrai Kaina
616473 40 x 25
616474 40 x 32 €32.33
612702 50 x 25
615080 50 x 32 €35.98
612633 63 x 25
612632 63 x 32 €32.60
616334 63 x 63 €51.48
616482 75 x 32 €49.44
616484 90 x 25
612634 90 x 32 €40.32
612701 90 x 63 €42.84
616488 110 x 25
612637 110 x 32 €42.08
612624 110 x 63 €44.97
616498 160 x 25
612641 160 x 32 €62.20
612650 160 x 63 €66.39
612654 200 x 32 €103.84
612659 200 x 63 €135.22
Nurodytos kainos be PVM
Bespiralinis flanšo adapteris BE, SDR11

Bespiralinis flanšo adapteris BE, SDR11

Kodas Diametras Kaina
BE02511 25
BE03211 32
BE04011 40
BE05011 50 €5.57
BE06311 63 €6.20
BE07511 75 €8.90
BE09011 90 €8.46
BE11011 110 €10.74
BE16011 160 €20.19
BE20011 200 €40.32
Nurodytos kainos be PVM
BFL flanšas, dengtas PP, PN10

BFL flanšas, dengtas PP, PN10

Kodas Diametrai Kaina
BFL03210 32 x 25
BFL04010 40 x 32
BFL05010 50 x 40 €16.30
BFL06310 63 x 50 €16.37
BFL07510 75 x 65 €22.13
BFL09010 90 x 80 €21.34
BFL11010 110 x 100 €27.07
BFL16010 160 x 150 €46.08
BFL20010 200 x 200 €63.58
Nurodytos kainos be PVM
